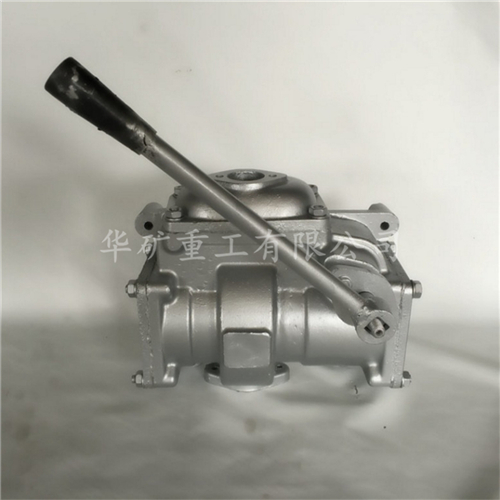

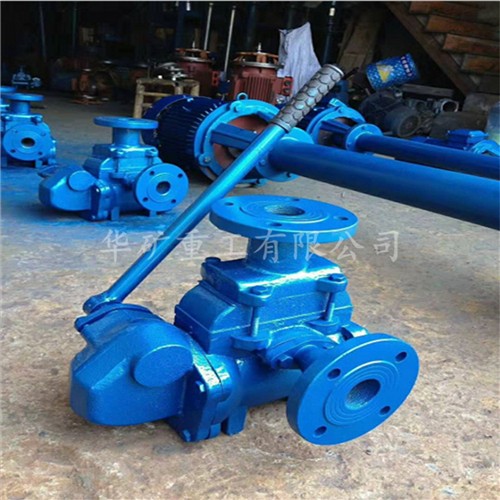

CS手搖泵
CS手搖泵產品介紹:
CS-20、CS-25、CS-32、CS-40系列手搖泵適用于抽送燃油、潤滑油、水等液體。具有體積小、重量輕、自吸性能好、安裝使用方便等特點。CS系列手搖泵,設計合理、用料講究、維修簡單,重要的另件均經防腐蝕處理。
CS手搖泵使用須知:
1、使用前先卸下兩側蓋及上端蓋上的放油螺釘,注入適量潤滑油,搖動手柄,直至手柄運動自如為止。
2、工作時手柄應作角度的往復搖動。在泵進口前應設置濾器,以防臟物進入泵內影響泵的工作效率及使用壽命甚至損壞另部件。
3、泵安裝時應檢查一下設在泵上端蓋內的閥是否處在正確位置,并把泵搖動幾次看有否異常,若發現不正常,可向本廠調換。
4、本系列泵的油封周期六個月。若長期擱置或長期停止使用,應清洗重新油封
CS手搖泵產品參數:
型號 CS-20型泵 CS-25型泵 CS-32型泵 CS-40型泵
流量 1.2m3/h 1.92m3/h 2.88m3/h 3.9mm3/h
排出壓力 0.25Mpa 0.25Mpa 0.25Mpa 0.25Mpa
吸入真空高度 5M(水柱) 5M(水柱) 5M(水柱) 5M(水柱)
活塞行程 70mm 70mm 90mm 70mm
往復次數 50次/分 50次/分 50次/分 50次/分
泵缸直徑 65mm 65mm 65mm
重量 6kg 8.5kg/臺 12kg/臺 27kg/
