鋼軌端面打磨機

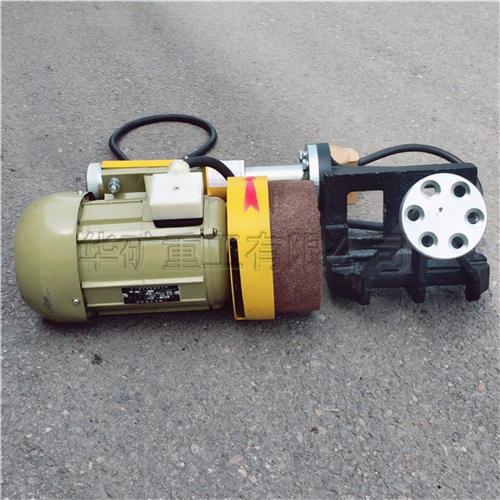

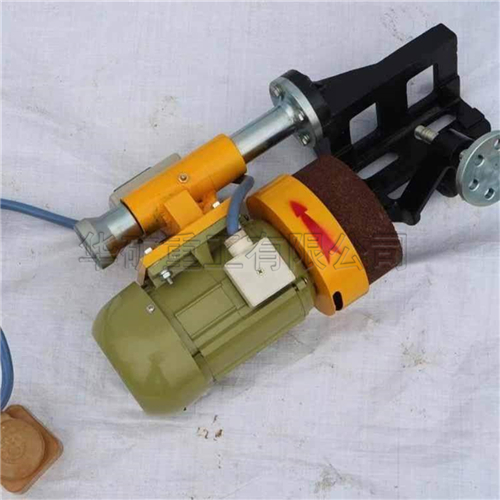

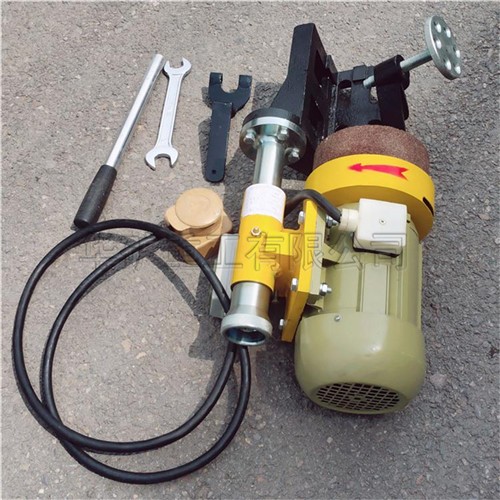

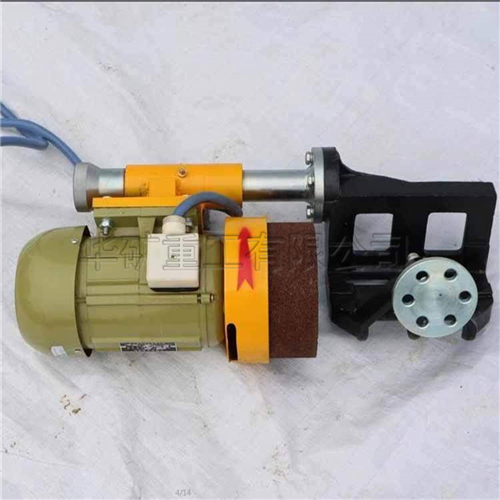

鋼軌端面打磨機產品介紹:
DM-1.1型電動鋼軌端面打磨機適用于對鋼軌端面進行磨削處理,是小型移動式氣壓焊設備的配套產品,其裝卡方便,操作簡便,磨削效率高,保證了焊接鋼軌端面質量的要求。
鋼軌端面打磨機基本結構與工作原理:
工作原理:把電動機的動力,直接傳遞給碗形砂輪使其產生回轉運動,即主磨削運動。同時,轉動手輪通過螺旋機構(絲杠、絲母)的回轉運動,帶動電機主輪、碗形砂輪…沿著絲杠(導向桿)軸向移動,即對鋼軌端面軸向進給磨削;又通過手扳動搬桿擺動擺架(電機碗形砂輪),繞著導向桿軸線在鋼軌端面徑向方向(垂直于鋼軌軸線)進行徑向進給磨削,即徑向進給運動。
基本結構:
1、主運動—由電動機1→碗形砂輪2組成。
2、軸向進給運動—由轉動手輪(螺母)3→擺架(電機座板)4→空心軸絲杠(導向杠)5移動組成。
3、徑向進給運動—由搬桿6→擺架(電機座板)組成。
4、凹形卡軌鉤7、頂絲8、定位螺釘9組成。
鋼軌端面打磨機使用方法與維護:
1、首先要檢查砂輪是否有裂紋,端面是否平整,均正常后,安裝碗形砂輪(BW)。具體方法是用附帶的專用套管六角扳手將鎖緊六角螺母扭緊。
2、檢查電源線連接是否良好,有無漏電現象。然后將打磨機裝卡在鋼軌上。注意:凹形卡軌鉤的內側上表面一定要與鋼軌頂面靠緊,旋動頂絲與鋼軌頂緊,確保砂輪端面與鋼軌軸線垂直,并將凹形卡軌鉤與導向桿的定位螺釘扭緊。
3、啟動電動機,主軸碗形砂輪開始回轉,同時旋動手輪調整磨削量進行軸向進給磨削,往復擺動搬把,進行徑向進給磨削。
4、要經常給螺旋機構、導向桿滑動面、螺母(手輪)推力槽…注入潤滑劑,以減少摩擦阻力。
鋼軌端面打磨機產品參數:
1.電動機:
電源:380V/50Hz
功率:1.1kW
轉速:2800r/min
2.碗形砂輪(BW):150×50×32
3.碗形砂輪周向速度:Vmax=35m/s
4.外廓尺寸:500×260×180
5.整機重量:15kg
