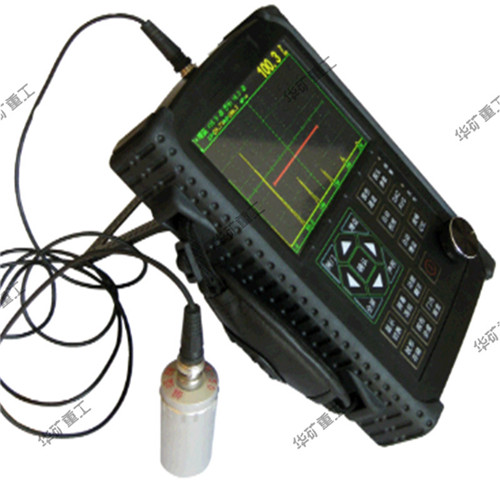

NDT670超聲波探傷儀
超聲波探傷儀NDT670具有自動校準功能方便操作
廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域
優點:高精度、自動校準
· 廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域
· 高精度定量、定位,滿足了較近和較遠距離探傷的要求
· 近場盲區小,滿足了小管徑、薄壁管探傷的要求
· AWS 功能
· 自動校準:一鍵式自動校準,操作非常便捷,自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”
· 自動顯示缺陷回波位置(深度d、水平p、距離s、波幅、當量dB、孔徑ф值)
· 自由切換三種標尺(深度d、水平p、距離s)
· 自動增益、回波包絡、峰值記憶功能提高了探傷效率
· 自動錄制探傷過程并可以進行動態回放;(無限時)
· φ值計算:直探頭鍛件探傷,找準缺陷ZUI高波自動換算孔徑ф值
· 500個獨立探傷通道(可擴展),可自由輸入并存儲任意行業的探傷標準,現場探傷無需攜帶試塊
· 可自由存儲、回放1000幅A掃波形及數據
· DAC、AVG、TCG曲線(深度補償)自動生成并可以分段制作,取樣點不受限制,并可進行修正與補償
· 發射脈沖寬度和強度可調
· B掃描功能,清晰顯示缺陷縱截面形狀
· 可以自由輸入任意行業標準
· 與計算機通訊,實現計算機數據管理,并可導出Excel格式、A4紙張的探傷報告
· IP65標準鋁鎂合金外殼,堅固耐用,防水防塵,抗干擾能力強
· 利用PC端通訊軟件可以升級儀器系統的功能
· 26萬色真彩屏高亮顯示,亮度可調,適合強光、弱光的工作環境
· 高性能安全環保鋰電池供電,可連續工作13小時
· 實時時鐘記錄:實時探傷日期、時間的跟蹤記錄,并存儲
· 掉電保護,存儲數據不丟失
· 探傷參數可自動測試或預置
· 數字抑制,不影響增益和線性
· 屏幕保護:“自動關機”、“文字”、“自由定制”等多種屏保模式自由更改
· 增益補償:對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正
· PC端通訊軟件軟鍵盤操作,實現了計算機控制探傷儀主機進行探傷的目標
掃描范圍 | 0~10000mm鋼縱波 |
工作頻率 | 0.5MHz~20MHz |
垂直線性誤差 | ≤3% |
水平線性誤差 | ≤0.1% |
增益 | 130dB |
靈敏度余量 | >62dB(深200mmΦ2平底孔) |
分辨力 | >40dB(5N20) |
動態范圍 | ≥32dB |
噪聲電平 | <8% |
硬采樣頻率 | 320MHz |
重復發射頻率 | 100~1000HZ |
聲速范圍 | 100~20000(m/s) |
工作方式 | 單晶探傷、雙晶探傷、穿透探傷 |
數字抑制 | (0~80)%,不影響線性與增益 |
工作時間 | 連續工作13小時以上(鋰電池) |
環境溫度 | (-20~70)℃(參考值) |
相對濕度 | (20~95)% RH |
外型尺寸 | 238×155×46(mm) |
重量 | 1.0KG(主機) |
NDT670主機、直探頭、斜探頭、9V電源適配器、探頭連接線2根、PC超聲波探傷儀通訊軟件(贈送)、使用說明書、合格證、保修卡及儀器箱
