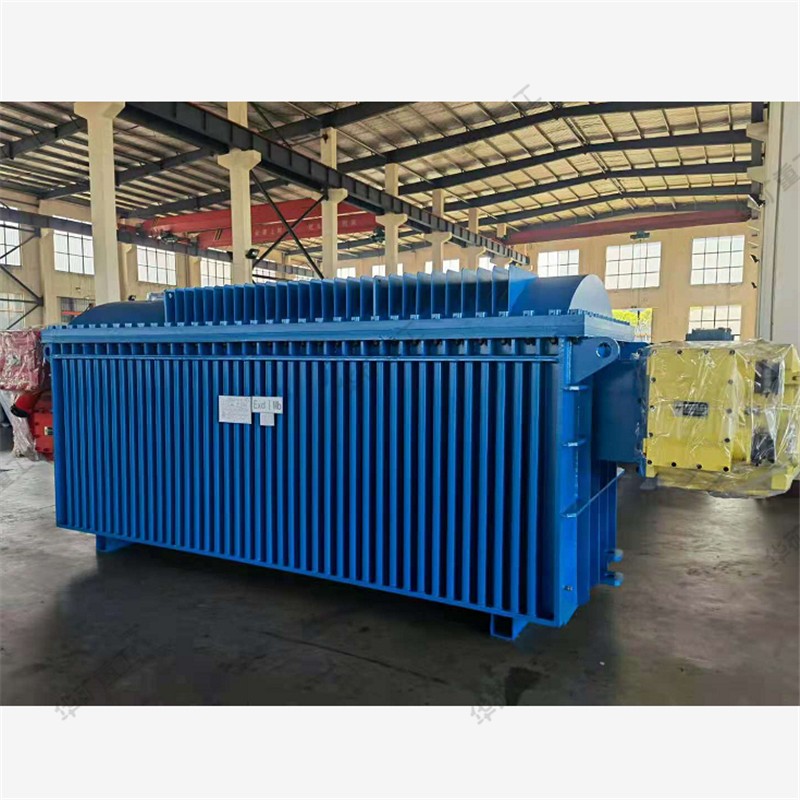

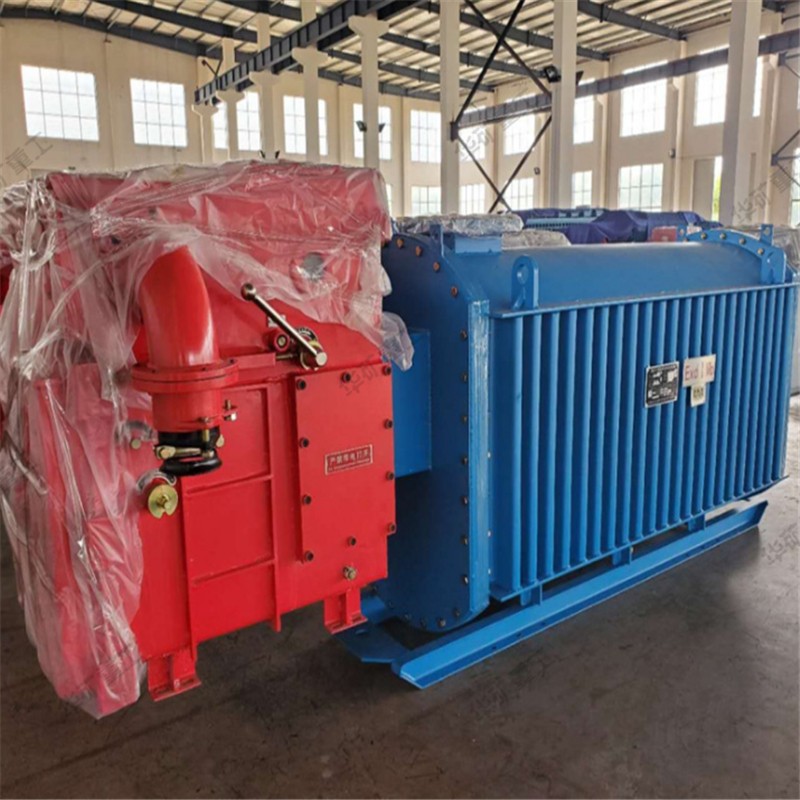

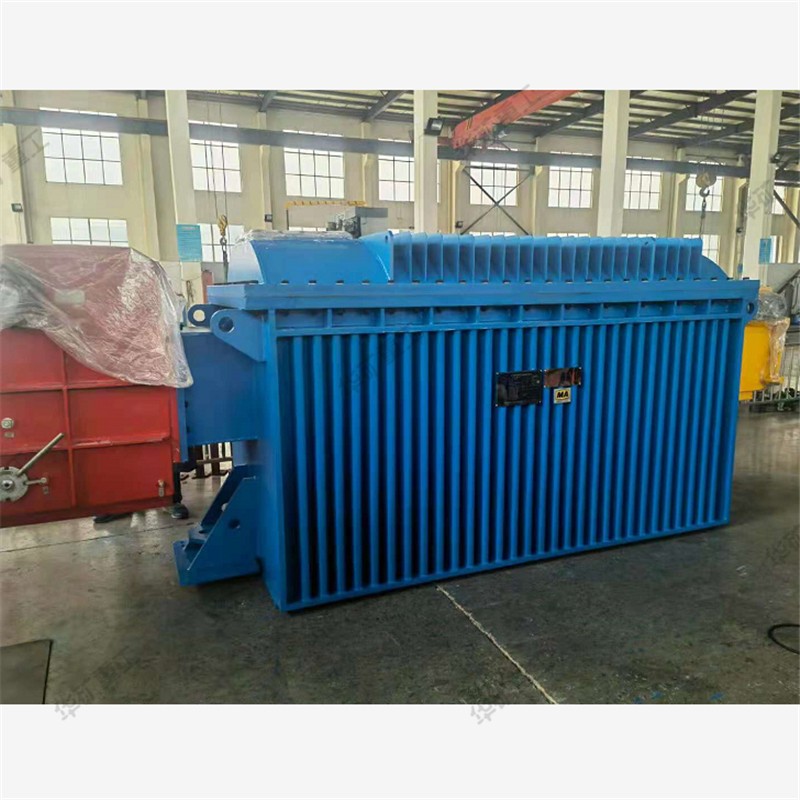

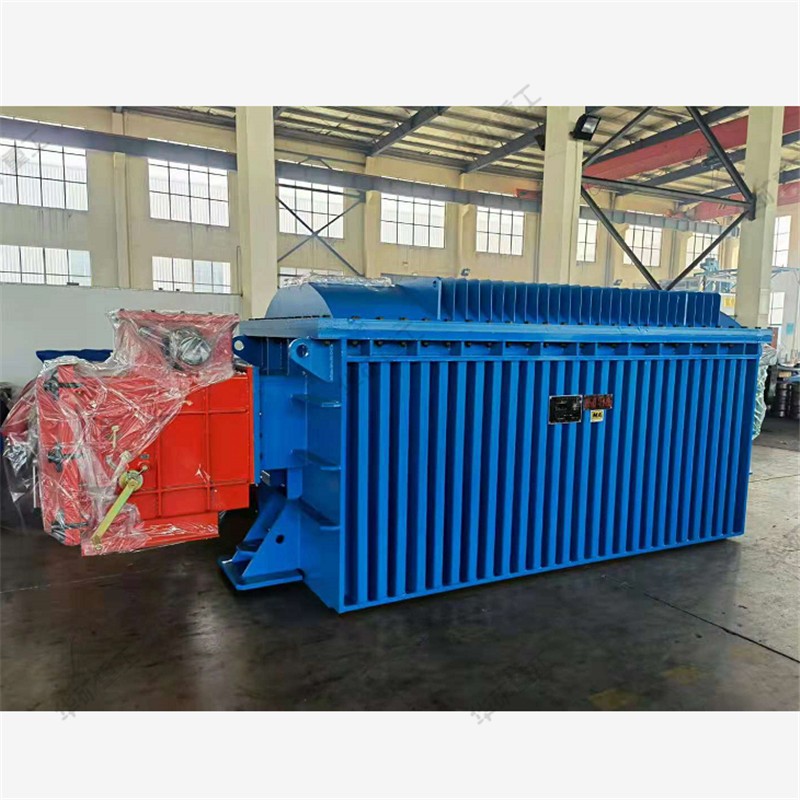

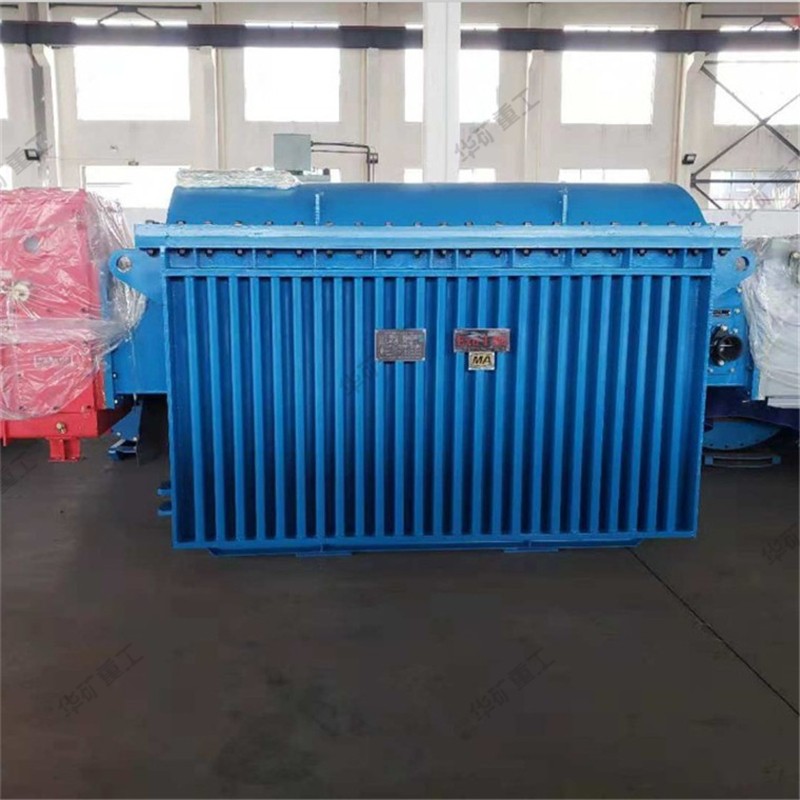

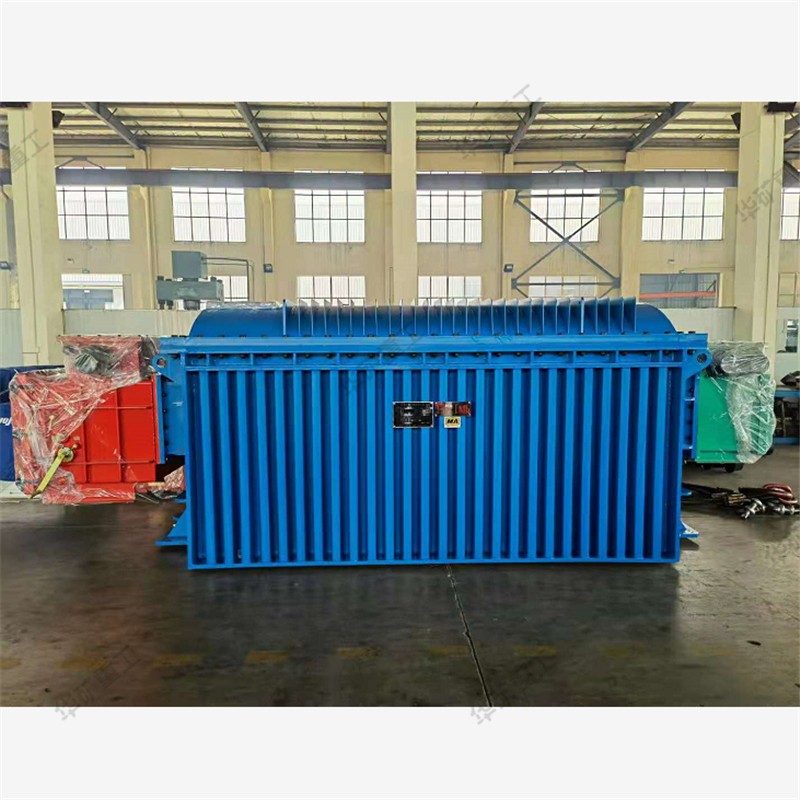

礦用移動變電站

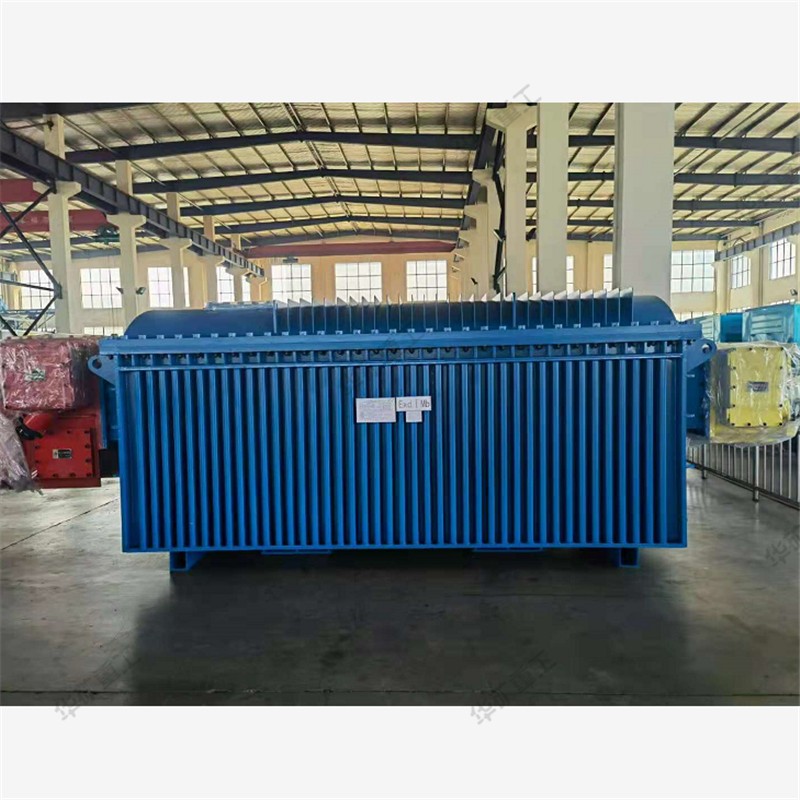

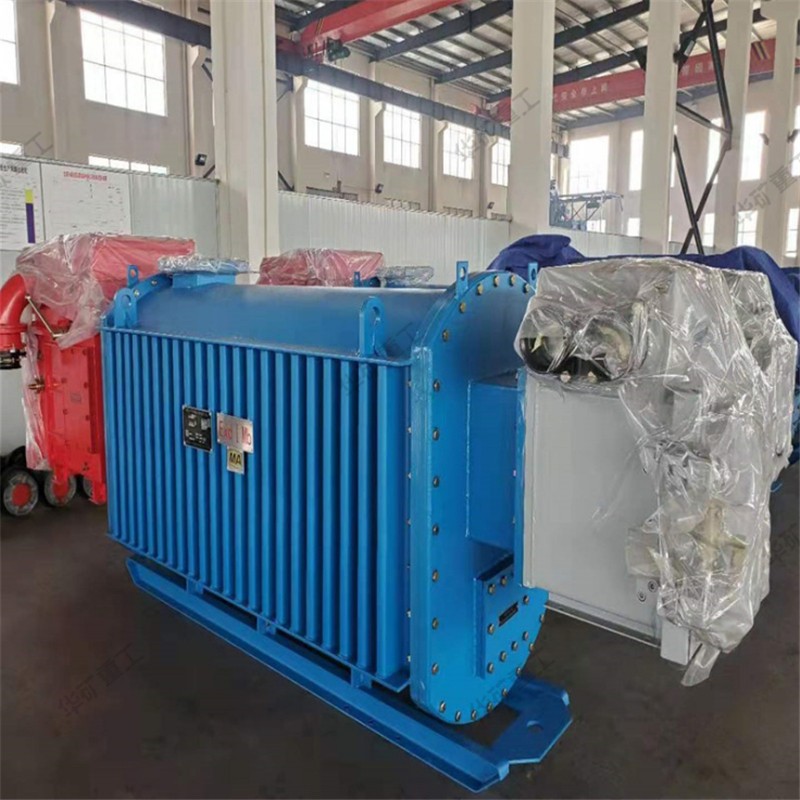

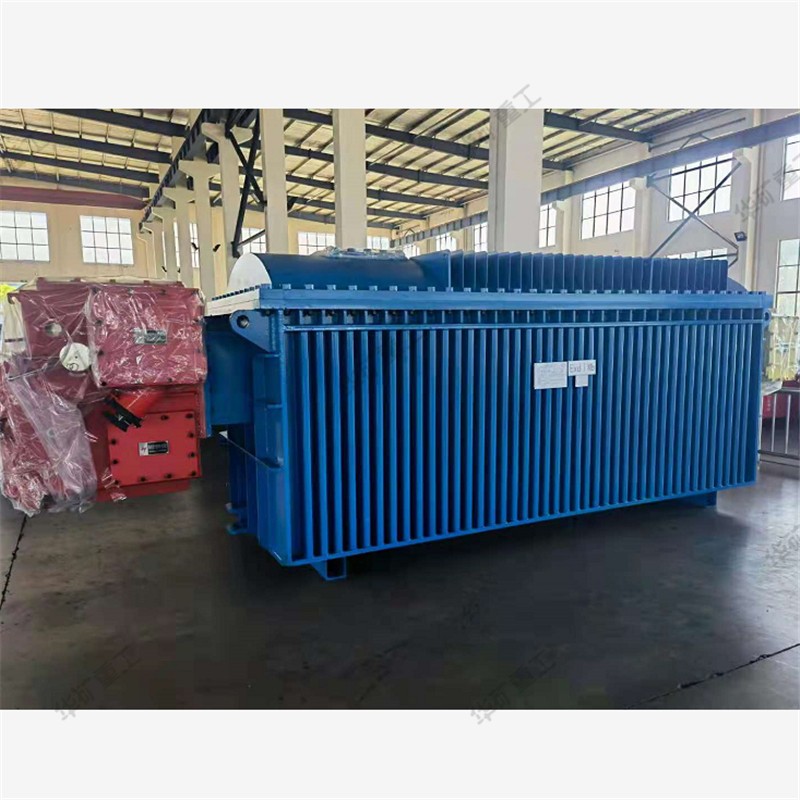

礦用移動變電站產品介紹:
礦用移動變電站適用于煤礦井下和其他周圍介質中含有氣體(甲烷混合物)的環境中,在交流6/10KV的三相電網中,供礦井電力輸送及綜合機械化采煤電源之用。礦用隔爆型變壓器KBSG的工作原理即是通過電磁感應來改變電壓。變壓器有兩組線圈,一次側線圈和二次側線圈。正常情況二次側線圈在一次側線圈里邊。當一次側線圈通上交流電時,變壓器鐵芯產生交變磁場,二次側線圈就產生感應電動勢。變壓器的線圈的匝數比等于電壓比。礦用隔爆型變壓器為干式,H級絕緣。箱殼按隔爆要求制作,能承受1.0兆帕的內部壓力。它的進出線是電纜通過高低壓接線盒引出。為了適應坑道運輸,要求變壓器結構高度要低。這樣,鐵柱直徑可以偏大些,一般使用冷軋硅鋼片。
礦用移動變電站工作條件:
1)海拔高度不超過1000米;
2)周圍環境溫度不高于35oC;
3)周圍空氣相對濕度不大于95%(+25oC時);
4)在有甲烷混合氣體或煤塵爆炸危險的礦井中;
5)在無強烈顛簸震動以及與垂直面的傾斜度不超過15o的環境中;
6)在無足以腐蝕金屬和破壞絕緣的氣體及蒸汽環境中;
7)無滴水地方。
礦用移動變電站使用須知:
1、當移動變電站中變壓器短路、斷相、超溫或低壓供電發生過載、短路、漏電、漏電閉鎖、過電壓、欠壓等故障時,切斷高壓側開關實現保護。
2、高低壓開關配置標準RS485/232通訊接口。
3、配置于KJ2000礦用自動化控制及綜合監測監控系統中可達到遙控、遙測、遙信、遙調等四遙功能。
4、用戶也可選用高壓真空負荷開關與低壓真空饋電開關配置移動變電站高低壓側 礦用移動變電站適用范圍:BSGZY礦用移動變電站是一種可移動的成套供變電裝置,BSGZY礦用隔爆型移動變電站適用于有甲烷混合氣體和煤塵等有危險的礦井中。
5、將10KV電源轉換成400(380)、693(660)、1200(1140)、3450(3300) V煤礦井下所需的低壓電源。由礦用隔爆型智能化移動變電站用高壓配電開關、礦用隔爆型移動變電站用干式變壓器、礦用隔爆型移動變電站用智能化低壓保護箱三部分組成。配置KJ2000礦用自動控制及綜合監測監控系統可實現供電設備自動化,實現變電所無人值守管理。
礦用移動變電站產品參數:
型號:KBSGZY-1250/6礦用隔爆型移動變電站;
K——礦用;
B——隔 爆 型;
S——三相;
G——干式;
Z——組合式;
Y——移動式;
1250——額定容量;
6——一次額定電壓
額 定 容 量 kVA | 一次額定電壓6kV | 一次額定電壓10kV | ||||||
空 載 損 耗 W | 負 載 損 耗 W | 短 路 阻 抗% | 空 載 電 流% | 空 載 損 耗 W | 負 載 損 耗 W | 短 路 阻 抗% | 空 載 電 流% | |
50 | 350 | 550 | 4 | 2.5 | 390 | 680 | 4 | 2.5 |
80 | 450 | 780 | 490 | 880 | ||||
100 | 520 | 920 | 560 | 1050 | ||||
125 | 600 | 1080 | 650 | 1300 | ||||
160 | 700 | 1300 | 2.0 | 800 | 1500 | 2.0 | ||
200 | 820 | 1550 | 950 | 1800 | ||||
250 | 950 | 1800 | 1100 | 2100 | ||||
315 | 1100 | 2150 | 1.8 | 1300 | 2500 | 1.8 | ||
400 | 1300 | 2600 | 1500 | 3000 | ||||
500 | 1500 | 3100 | 1.5 | 1750 | 3500 | 1.5 | ||
630 | 1800 | 3680 | 2000 | 4100 | ||||
800 | 2050 | 4500 | 1.0 | 2300 | 5100 | 1.2 | ||
1000 | 2350 | 5400 | 2600 | 6100 | 4.5 | |||
1250 | 2750 | 6500 | 3100 | 7400 | 1.0 | |||
1600 | 3350 | 8000 | 0.8 | 3800 | 8500 | 5 | ||
2000 | 3800 | 9500 | 4.5 | 0.6 | 4500 | 9700 | 0.7 | |
2500 | 4500 | 10600 | 5 | 5200 | 10800 | 5.5 | ||
3150 | 5300 | 12500 | 5.5 | 6100 | 12800 | |||
4000 | 6100 | 14000 | 6 | 7000 | 15000 | 6 |
注:負載損耗為145℃(絕緣耐熱等級為H時的參考溫度)時之值,若為別的絕緣
HK15
