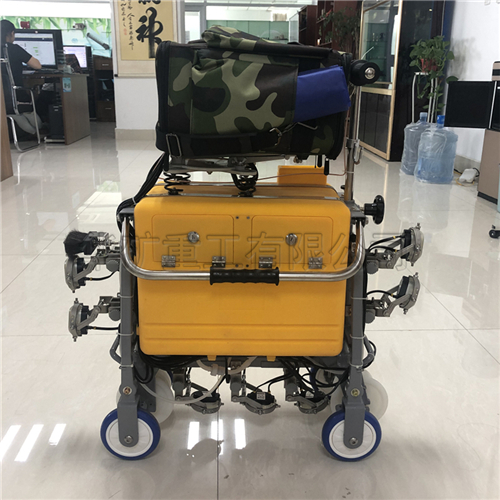

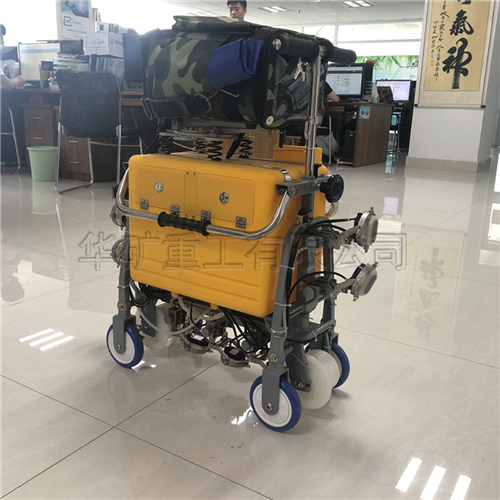

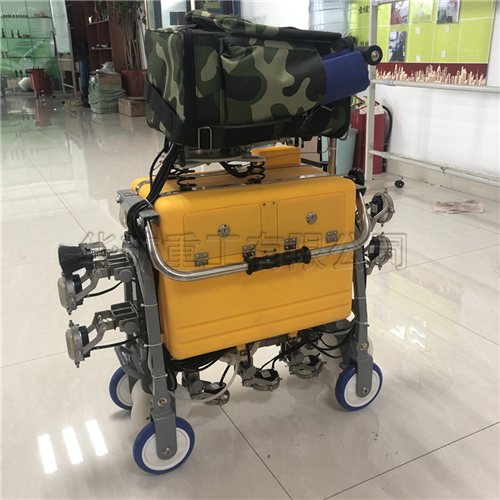

鋼軌探傷儀
鋼軌探傷儀產品介紹:
該儀器是GCT-8型鋼軌探傷儀的升級產品;執行TB/T 2340-2000《多通道A 型顯示鋼軌超聲波探傷儀技術條件》。
該儀器具有如下特點:
9個探測通道,其中:
0°通道一個;
37°通道兩個(前37°、37°);
70°通道六個(前70°、后70°、前內70°、前外70°、后內70°、后外70°),這六個探頭可以完整覆蓋整個軌頭。
8.4寸漫反射彩色顯示屏,屏幕亮度高,可在陽光下清晰顯示圖像,無鏡面反射光。
超聲波A型脈沖和B型圖像同屏、同步、分區顯示。具有有A型脈沖顯示、B型圖像顯示兩個區域和兩個參數區。
該儀器配有40個軟觸鍵鍵,操作十分簡便,主要功能一鍵操作,可以節省現場操作時間,提高工作效率。
具有探頭自動檢測功能,行進(探傷)作業中如果超聲波探頭發生故障,可在3米內發出提示報警。
帶有GPS 缺陷定位功能。
具有全程自動記錄探傷數據功能(作業路線、探傷速度、時間、報警情況、靈敏度等),每天形成一個獨立的文件,可連續記錄保存60天的探傷數據。
配套微機播放軟件。探傷作業記錄的數據可以通過播放軟件進行連續播放和分析。并可以對探傷儀探頭的耦合進行全程評價。
環境適應性好,可以在-30~50℃溫度環境下工作。
具有全防雨結構。
鋼軌探傷儀產品參數:
探測通道:9個通道(也可選用7通道)。
刷屏速度:60Hz/s。
探頭工作頻率: 2MHz。
重復探測頻率:400Hz(每個通道)。
探測范圍:
0~200mm±5mm(43kg/m和50kg/m鋼軌)
0~250mm±5mm(60kg/m和75kg/m鋼軌)
? 探測靈敏度余量:
執行TB/T 2340-2000
動態范圍:≥30dB(抑制小),2~6dB(抑制大)。
水平線性誤差:≤2%。
垂直線性誤差:≤5%。
增益控制范圍:0~80dB。
減器誤差:每20dB不大于(小于)1dB。
報警閾值:
回波大于滿幅度的70%(A~I通道反射式報警),回波小于回波滿幅度的30%。
報警頻率:
70通道:250Hz;37°通道:500Hz;0°通道:1000Hz。
全程記錄儲存文件:60天。
動態A脈沖圖像文件:≥600分鐘。
工作電壓:21.6V(6節8A/h聚合物鋰電池串聯)。
額定功耗:≤8W。
工作溫度:-30℃~50℃。
耦合劑容量:20L。
重量:25㎏(不含耦合劑)
