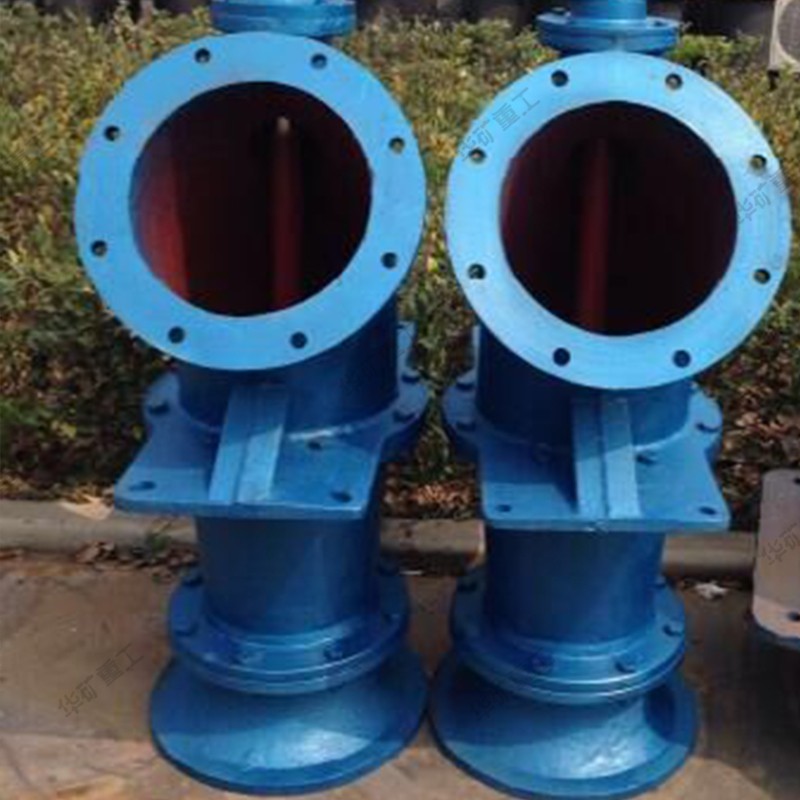

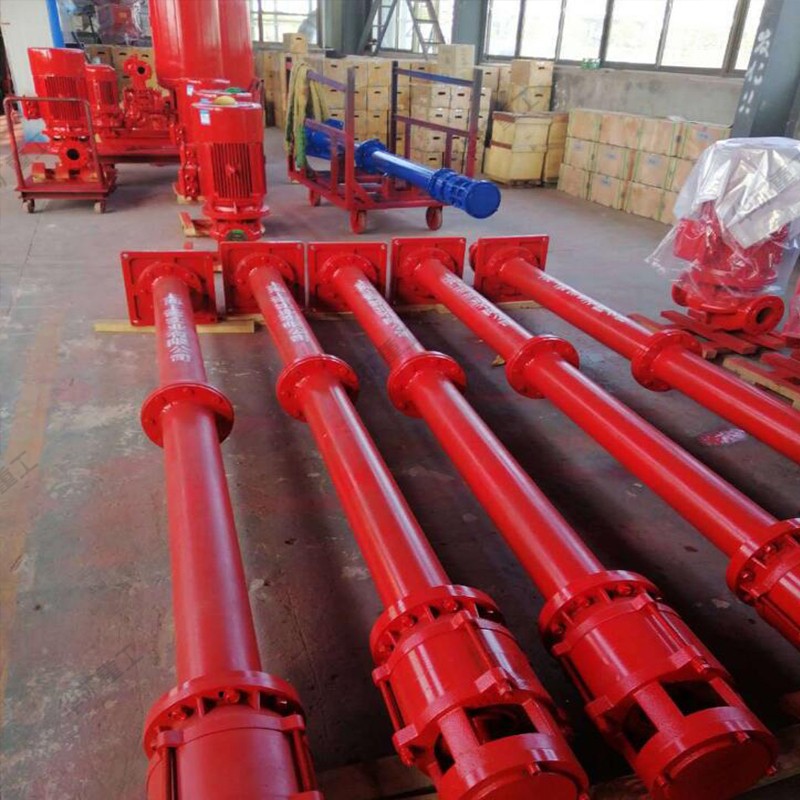

軸流泵
軸流深井泵是一種特殊的離心泵,用于從地下深處的油藏或井中抽取水。
它是兩種主要類型的渦輪泵之一,有時被稱為線軸渦輪泵或深井渦輪泵。
兩種主要類型是潛水式軸流深井泵和立式軸流深井泵。
雖然潛水泵中的電動馬達位于水泵底部的水下,但立式泵中的馬達位于地面以上,并通過垂直軸與泵底部的葉輪連接。
用于廣泛的工業用途:
· 用于商業,工業和海水應用
· 海水應用特殊材料
應用深井,灌溉,污水坑,冷凝水,泵的要求,消防,市政,工業
軸流深井泵管線通常設計用于在井中或油池中運行。
它的組件主要由抽吸箱或鐘罩,一個或多個泵和排放箱組成。
操作限制
· 容量高達13,636m3/ h(60,000 US gpm)
· 高達762米(2,500英尺)
· 最大壓力74 bar(1,080 psi)
· 溫度0至121oC(32至250oF)
產品特點:

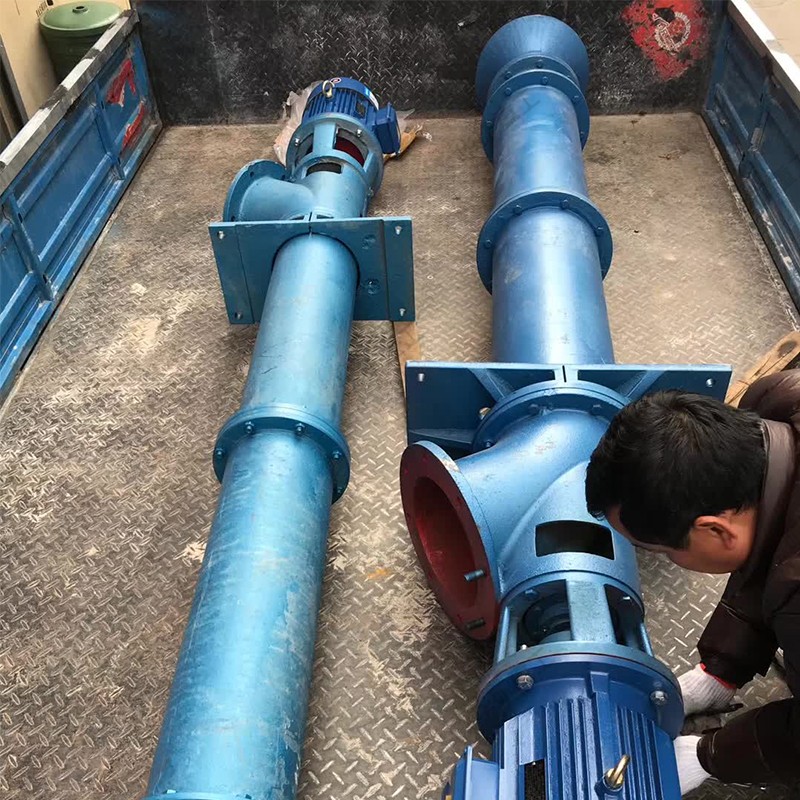

該系列泵為立式結構,設計合理,結構緊湊,易開,易維修,地面小,標準化普及。

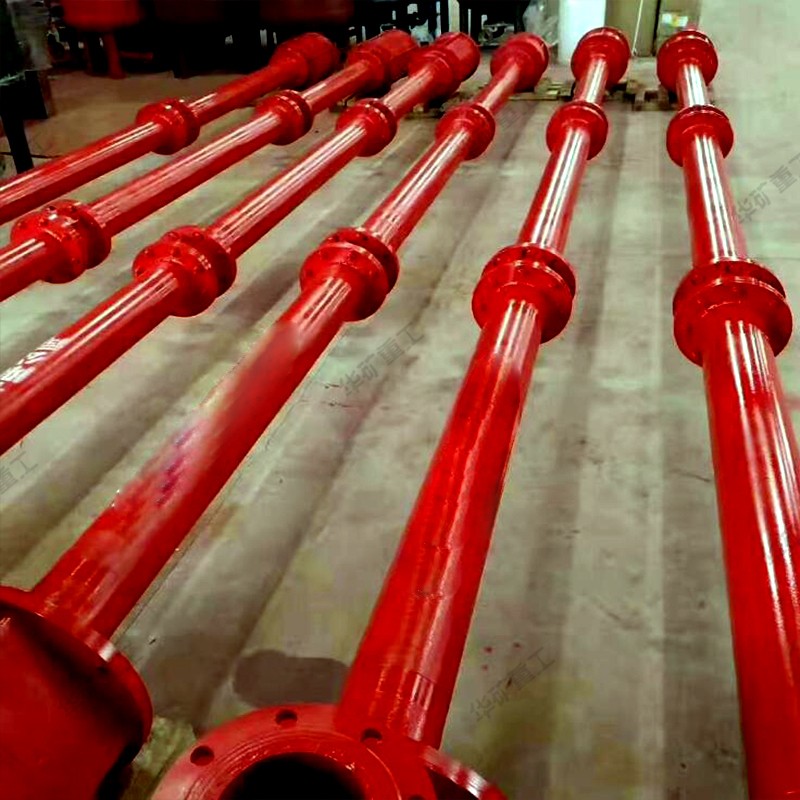

浸入介質的葉輪,導流收集器的流動。泵軸和內外管分為多個部分,通過連接螺母或聯軸器連接。
可以根據用戶的要求選擇分機長度。導軸承采用止水管結構和水潤滑。
泵由中心旋轉體部分和泵體部分組成。
旋轉體部分由葉輪,軸,聯軸螺母(或聯軸器,聯軸器),軸承,聯軸器等組成。
泵體由過濾器,導向器,外管,內管,軸承座(含橡膠軸承)底座,出口彎管,軸承箱和電機座。
泵通過出口管與出口管路系統連接,出口管由基座和地基固定。
所有在車身旋轉部分的橡膠滑動軸承通過注入填充字母的側面進行潤滑,連續流過內管與軸之間的流動以潤滑冷卻。
這是垂直長軸泵長期運行的關鍵。
泵的工作原理:
電動機通過軸在葉輪的液體作用下轉動,通過葉輪獲得其能量流動,轉向器改變方向,不在內管與外管之間流動,垂直流動,通過出口管彎曲,水平吐出。
當立式泵工作時,它會增加監控系統。
該系統由兩部分組成:單元啟動和單元監視。監測部分主要是潤滑水監測,軸承溫度監測,壓力水監測,液位監測和閘閥控制。
