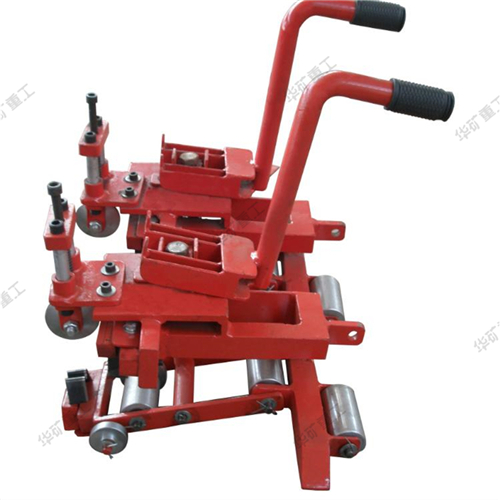

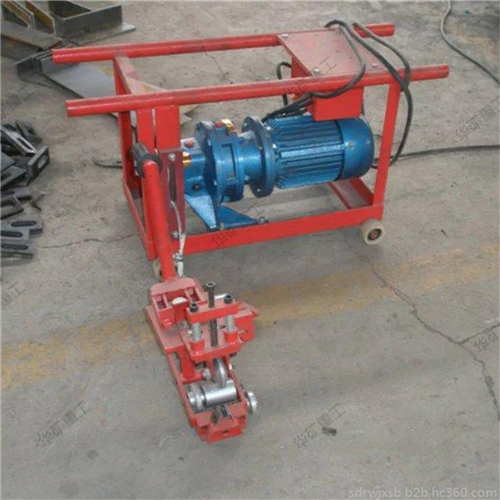

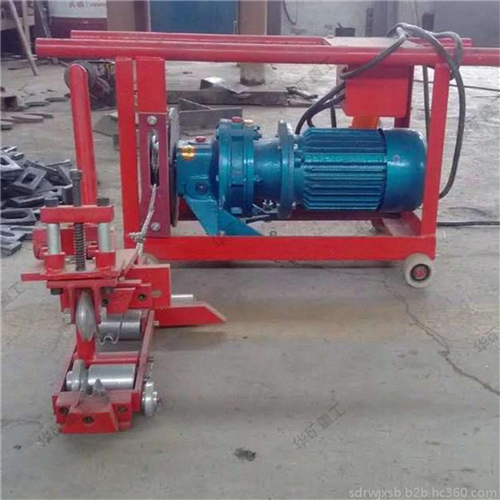

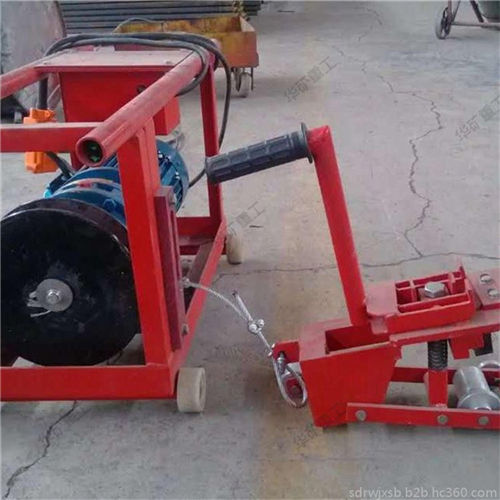

鋼絲繩芯帶剝頭機
HK-GBTJ鋼絲繩芯帶剝頭機用于鋼絲繩硫化接頭的準備工作,專用于對鋼絲繩芯輸送帶進行鋼絲繩與橡膠的分離。本設備能夠在需要膠接的各種場合及地點使用,便利的操作縮短了鋼絲繩芯輸送帶膠接所需要的工作時間,有效減低了操作人員的勞動強度。適用于鋼絲繩間距≤25mm,直徑為φ4.9~φ13.2mm的鋼絲繩芯輸送帶,覆蓋的橡膠層厚度承載面25mm,非承載面12mm,總膠帶厚度≤43mm。
鋼絲繩芯帶剝頭機技術參數:
1、電機功率:1500W
2、工作電壓:380V
3、380V4、鋼絲繩直徑:φ4.9~φ13.2mm
剝頭機特點:
1、無需翻動皮帶,因?yàn)殇摻z上下蓋膠的去除可一次性完成。
2、鋼絲上殘膠的厚度可任意控制,確保硫化強度。
使用方法:
1.確認剝頭尺寸,并按圖所示劃線。
2.按劃線位置用刀剝出200mm寬的裸露鋼絲繩;接頭部位皮帶兩
側需去除橡膠,以露出鋼絲繩為準。
3.根據鋼絲繩直徑選取合適上下刀。
鋼絲繩直徑mm | 3.0-5.5 | 6-7.5 | 8-8.5 | 9-9.5 | 10-10.5 | 10.5-11.5 | 12-13.2 |
刀頭圓弧半徑mm | 3 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 |
4.調整剝頭機:①確認上下刀是否平行②壓輪與下刀在同一垂直線上,③上刀與下刀水平距離為鋼絲繩間距(松開上刀卡盤上的螺栓,移動上刀位置),④操縱機構壓緊后,通過調節螺栓調整壓輪與下刀距離。確保鋼絲繩剝頭上下均勻。
5.上刀壓住首根鋼絲繩,操縱機構壓緊,開動電動牽引機刀具運動,可均勻地剝?nèi)ヤ摻z繩上的橡膠。
6.上刀壓住二根鋼絲繩,下刀拖住首根鋼絲繩,操縱機構壓緊,開動電動牽引機刀具運動,可均勻地剝?nèi)ヤ摻z繩上的橡膠,以此向里一根一根剝?nèi)ヤ摻z繩上的橡膠。
使用注意事項:
1.接頭電源要由專業電工操作;
2.使用時應將剝頭機固定好,防止滑動。
3.確認上下刀是否緊固。如不緊固會損壞刀具。
4.上下刀間距應與鋼絲繩間距相符,否則會損壞刀具。
5.上下刀是否平行,牽引位置是否合適。
6.牽引時需均勻持續。
