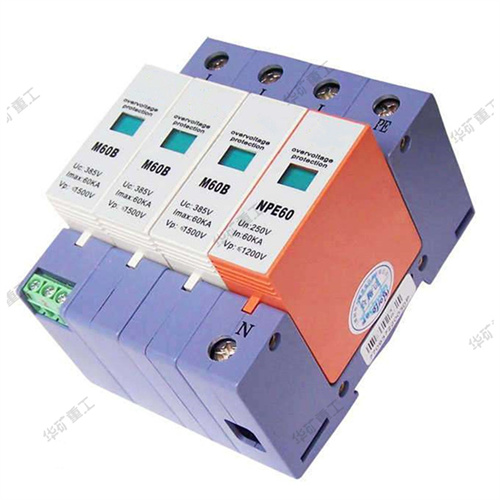

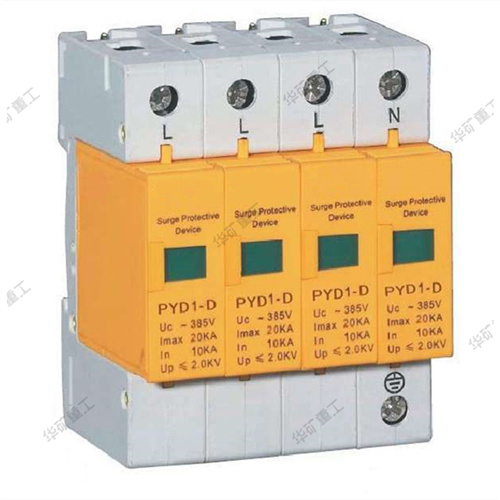

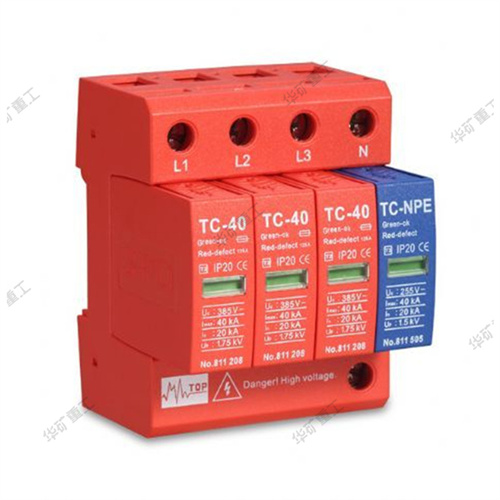

一級電源防雷器

產品簡介電源防雷器(SPD)又名避雷器,浪涌保護器,電涌保護器。是浪涌保護器中最常用的一種,主要是針對電源系統所選用的浪涌保護。另外,還有網絡防雷器,信號防雷器,視頻防雷器,三合一防雷器等等。電源防雷

公眾號

抖音

手機站

信息詳情



產品簡介

電源防雷器(SPD)又名避雷器,浪涌保護器,電涌保護器。是浪涌保護器中最常用的一種,主要是針對電源系統所選用的浪涌保護。另外,還有網絡防雷器,信號防雷器,視頻防雷器,三合一防雷器等等。

電源防雷器包括電源防雷模塊、電源防雷箱、電源防雷插座等。電源防雷模塊和電源防雷箱的區別在于體積大小不同,后者功能更加強大,且擁有雷電計數器等,但模塊比防雷箱更容易安裝且低廉。

產品種類

按用途分

(1)開關型防雷器

其工作原理是當沒有瞬時過電壓時呈現為高阻抗,但一旦響應雷電瞬時過電壓時,其阻抗就突變?yōu)榈椭?,允許雷電流通過。用作此類裝置時器件有:放電間隙、氣體放電管、閘流晶體管等。

(2)限壓型防雷器

其工作原理是當沒有瞬時過電壓時為高阻抗,但隨電涌電流和電壓的增加其阻抗會不斷減小,其電流電壓特性為強烈非線性。用作此類裝置的器件有:氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等防雷器大多為限壓型。

(3)分流型或扼流型防雷器

分流型:與被保護的設備并聯,對雷電脈沖呈現為低阻抗,而對正常工作頻率呈現為高阻抗。

扼流型:與被保護的設備串聯,對雷電脈沖呈現為高阻抗,而對正常的工作頻率呈現為低阻抗。

用作此類裝置的器件有:扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。

按防雷等級分

一級防雷器:一般標稱在30KA以上。有開關型和限壓型。

二級防雷器:一般標稱在15--20KA之間。均為限壓型。

三級防雷器:一般標稱在5--10KA之間,均為限壓型。

作用特點

防雷器是用來保護電力系統中各種電器設備免受雷電過電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一種電器。防雷器的類型主要有保護間隙、閥型防雷器和氧化鋅防雷器。保護間隙主要用于限制大氣過電壓,一般用于配電系統、線路和變電所進線段保護。閥型防雷器與氧化鋅防雷器用于變電所和發電廠的保護,在500KV及以下系統主要用于限制大氣過電壓,在超高壓系統中還將用來限制內過電壓或作內過電壓的后備保護。

產品安裝方法

SPD常規安裝要求

浪涌保護器采用35MM標準導軌安裝,對于固定式SPD,常規安裝應遵循下述步驟:

1)確定放電電流路徑

2)標記在設備終端引起的額外電壓降的導線

3)為避免不必要的感應回路,應標記每一設備的 PE導體

4)設備與SPD之間建立等電位連接

5)要進行多級SPD的能量協調

為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合,需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感,當載流分量導線是閉合回路的一部分時,由于此導線接近電路而使回路和感應電壓而減少。

一般來說,將被保護導線和沒被保護的導線分開比較好,而且,應該與接地線分開。同時,為了避免動力電纜和通信電纜之間的瞬態正交耦合,應該進行必要的測量。

SPD接地線徑選擇

數據線:要求大于2.5mm2;當長度超過0.5米時要求大于4mm2。YD/T5098-1998。

電源線:相線截面積S≤16mm2 時,地線用S ;相線截面積16mm2≤S≤35mm2 時,地線用16mm2 ;相線截面積S≥35mm2時,地線要求S/2 ;GB 50057第2.2.9條
