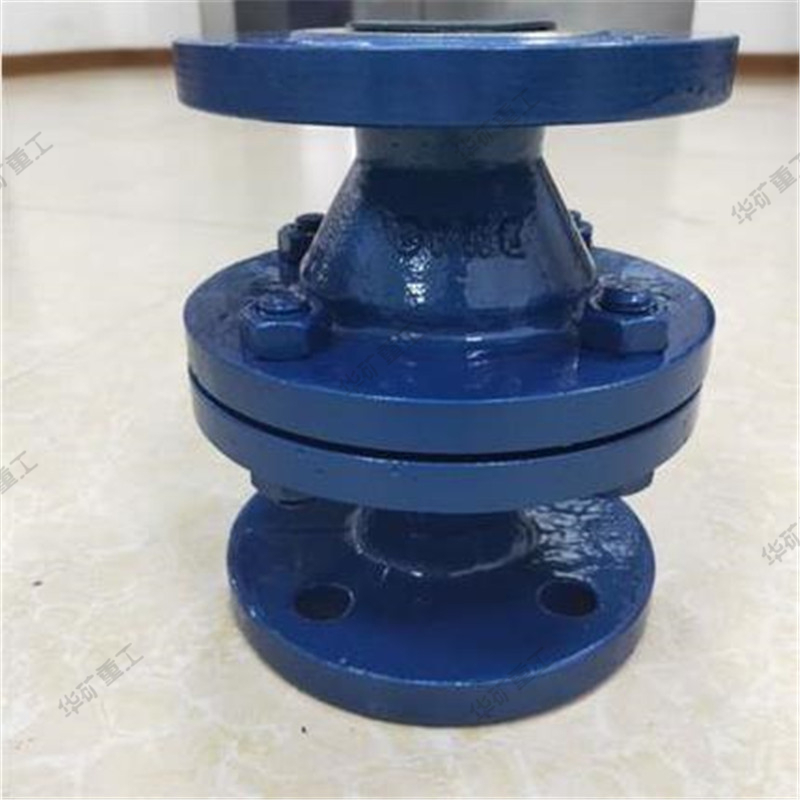

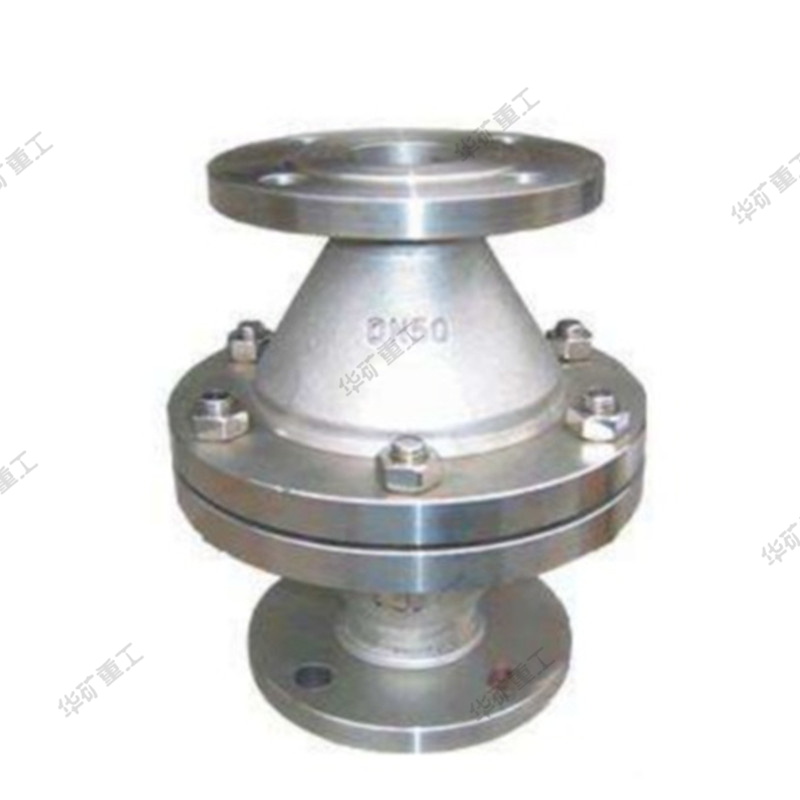

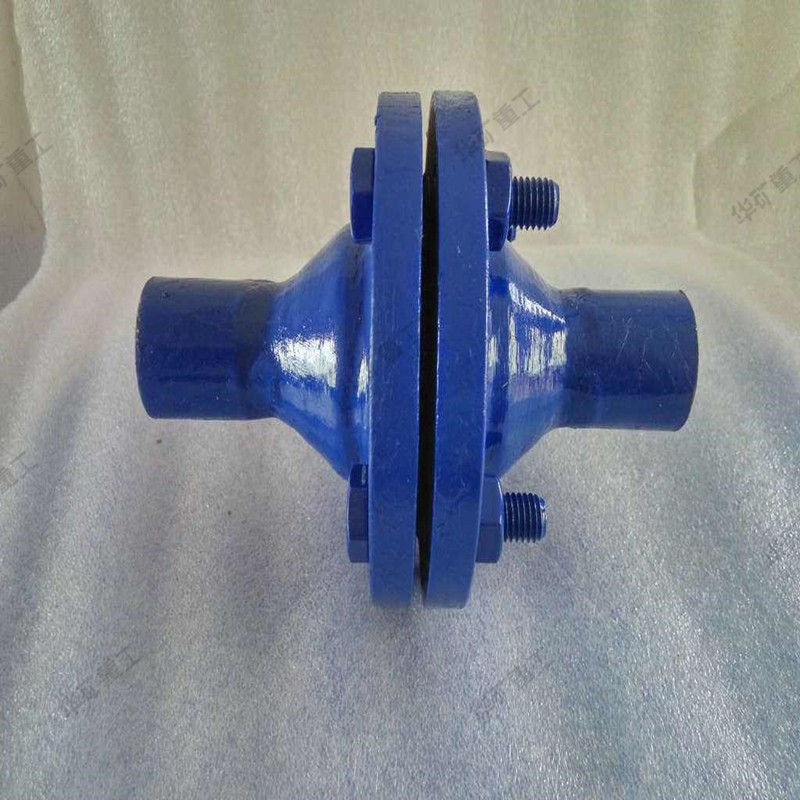

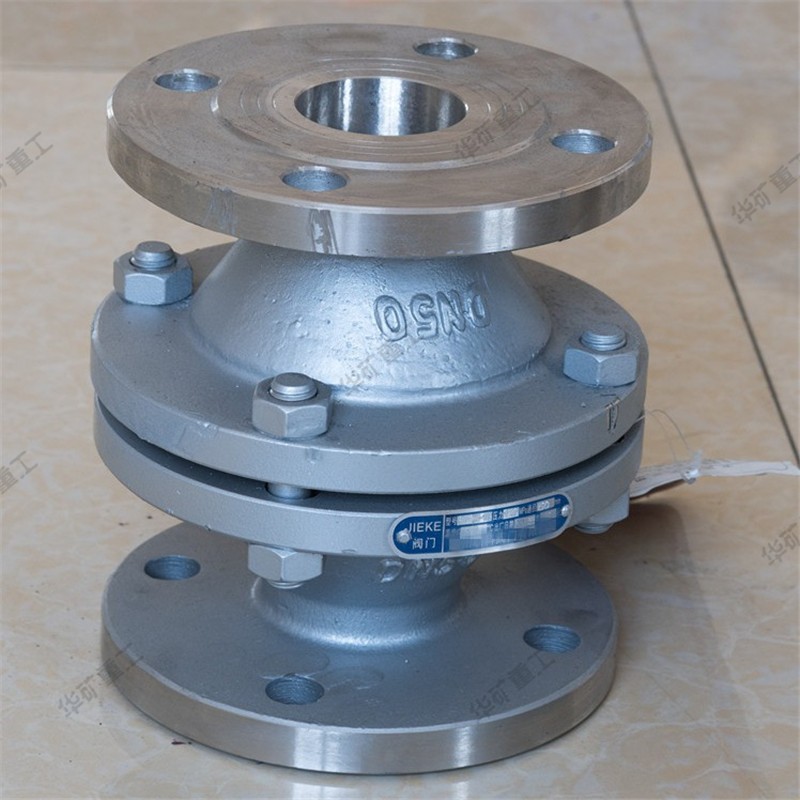

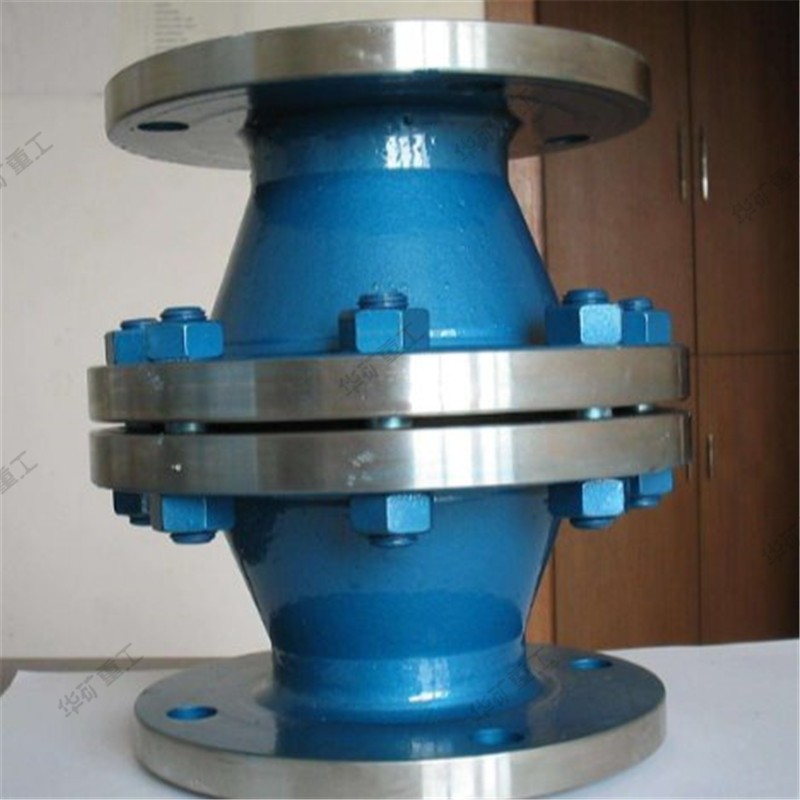

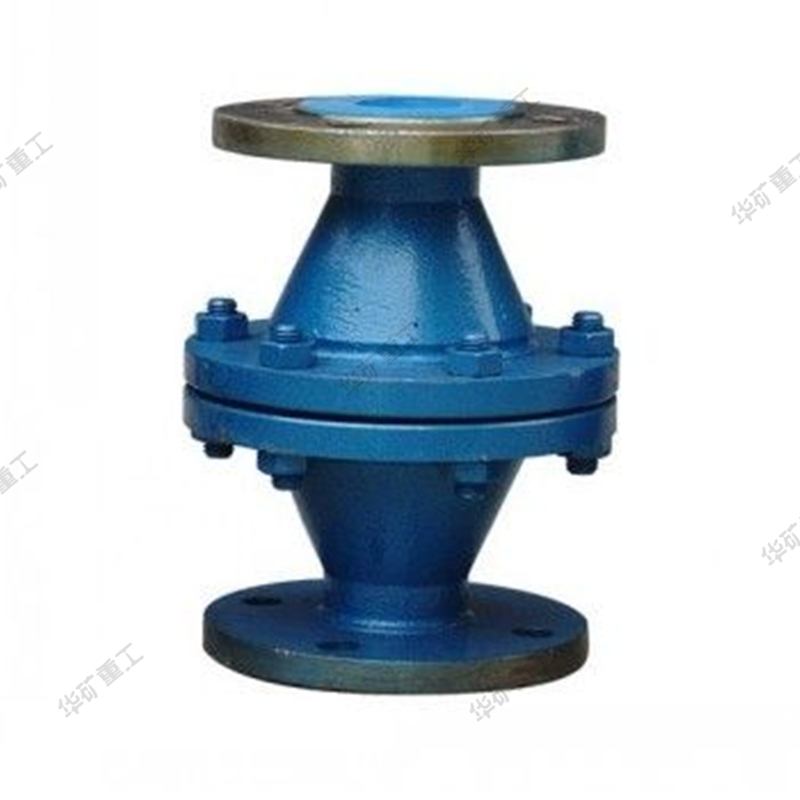

管道阻火器
管道阻火器產品介紹:
阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度,以承受爆炸產生的沖擊壓力。濾芯是阻止火焰?zhèn)鞑サ闹饕獦嫾?,常用的有金屬網濾芯和波紋型濾芯兩種。金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網,多層重疊組成。目前國內的阻火器通常采用16~22目金屬網,為4~12層。管道阻火器,是用來阻止易燃氣體和易燃液體蒸汽的火焰向外蔓延的安全裝置。設計阻火內件時,是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后,被有規則的阻火元件切割成許多細小的火焰流,由于傳熱的作用和器壁效應,進入的氣體被冷卻,使冷卻的氣體達不到著火溫度,沒有著火溫度就不能形成燃燒, 終使火焰流猝滅,從而達到阻火目的。
管道阻火器產品用途:
1.輸送可燃性氣體的管道上。
2.火炬系統。
3.油氣回收系統。
4.加熱爐燃料氣的管網上。
5.氣體凈化通化系統。
6.氣體分析系統。
7.煤礦瓦斯排放系統。
管道阻火器維修保養:
1、為了確保阻火器的性能達到使用目的,在安裝阻火器前,必須認真閱讀廠家提供的說明書,并仔細核對標牌與所裝管線要求是否一致。
2、阻火器上的流向標記必須與介質流向一致。
3、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、被堵塞的阻火層應清洗干凈,保證每個孔眼暢通,對于變形或腐蝕的阻火層應更換。
5、清洗阻火器芯件時,應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃,不得采用鋒利的硬件刷洗。
6、重新安裝阻火層時,應更新墊片并確認密封面已清潔和無損傷,不得漏氣。
管道阻火器產品參數:
型號 | 重量 (Kg/臺) | PN (MPa) | 外形尺寸 | 螺栓 | ||||
K | D | DL | L | 數量 | 螺紋 | |||
GZW-20 | DN20 | 1.6 | 75 | 105 | 4 | M12 | ||
GZW-25 | DN25 | 85 | 115 | 4 | M12 | |||
GZW-40 | DN40 | 110 | 150 | 4 | M16 | |||
GZW-50 | DN50 | 125 | 165 | 4 | M16 | |||
GZW-80 | DN80 | 160 | 200 | 8 | M16 | |||
GZW-100 | DN100 | 180 | 220 | 8 | M16 | |||
GZW-150 | DN150 | 240 | 285 | 8 | M20 | |||
GZW-200 | DN200 | 295 | 340 | 12 | M20 |
