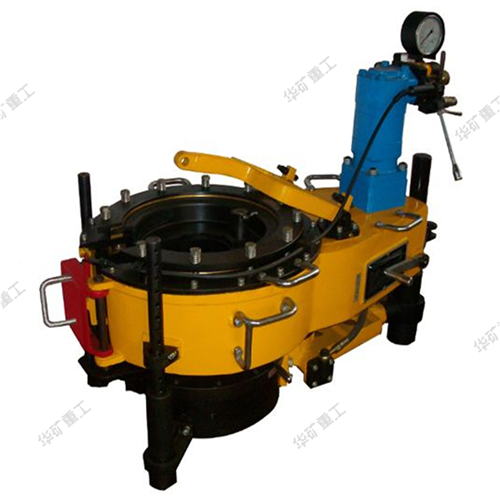

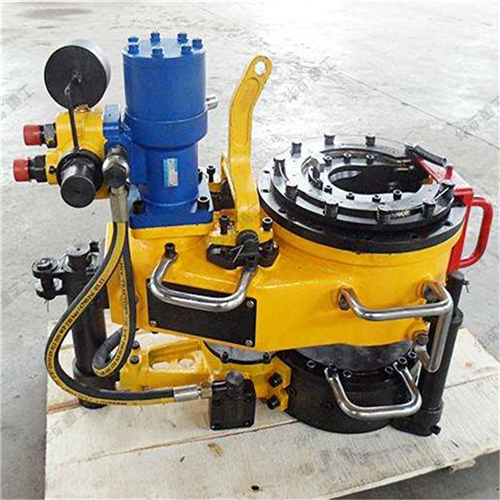

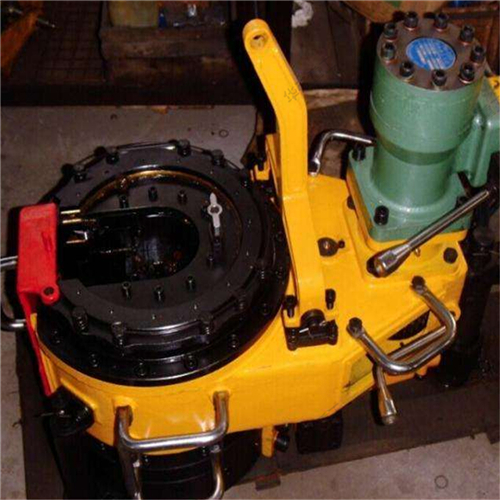

液壓動力鉗
液壓動力鉗產品介紹:
修井過程中操作工人繁重的工作量是上、卸油管具和鉆具的絲扣,過去一直用管鉗或鏈鉗,不僅勞動強度大,而且有危險性。液壓動力鉗是利用修井機動力操作的機械上、卸絲扣工具,可以減輕修井工人的勞動強度,避免或減少傷害事故的發生。同時,液壓動力鉗增強管具、鉆具絲扣的扭力,減少管具、鉆具脫扣事故的發生。液壓動力鉗的工作原理是把修井機的動力傳遞給液壓動力鉗的液壓馬達經行程減速器,然后經兩級或一級減速,使鉗頭開口齒輪轉動,產生高低兩種轉速,從而帶動 管具(鉆具)旋轉。開口齒輪轉動時,其中板架在制動錘的制動作用下先不轉動,使開口齒輪與腭板架之間有個相對運動。這樣,腭板的兩個滾子就會在坡板上爬坡,并迫使胯板上的鉗牙向管具(鉆具)中心移動,直至咬緊管具(鉆具),然后與開口齒輪一起帶動管具(鉆具)轉動。
液壓動力鉗產品特點:
1、扭矩控制系統集成在動力鉗上扭矩控制精度高;
2、智能控制轉速;
3、自動識別正反轉;
4、現場實時觀看上扣扭矩曲線;
5、可采用柔性材料制造的大接觸面積鉗牙,降低對油管表面的損傷;
6、可選用調速功能閥組。
液壓動力鉗產品參數:
額定扭矩:700 N.m
額定低檔扭矩:1800 N.m
額定轉速:104 r/min;
額定低檔轉速:40 r/min;
額定系統壓力:10 MPa
供油量:65 L/min
外形尺寸:長×寬×高mm:543×334×404
移運質量(含背鉗):105 kg
