測井絞車

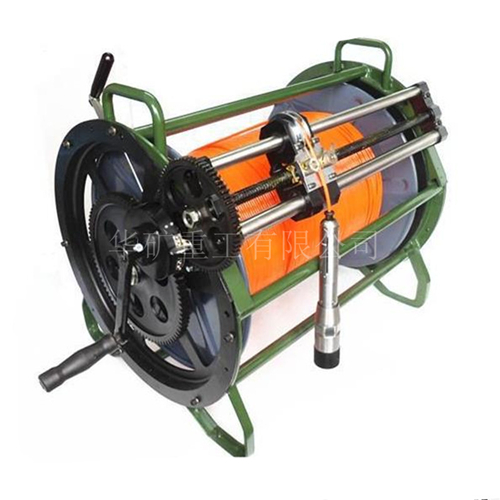

FD-61K輕便測井絞車由絞車架、電纜、電纜接頭、井口滑輪四個部分組成，可與FD-3019數字傳輸型閃爍γ測井儀配合使用進行地質深孔測量。

主要特點

一、絞車架

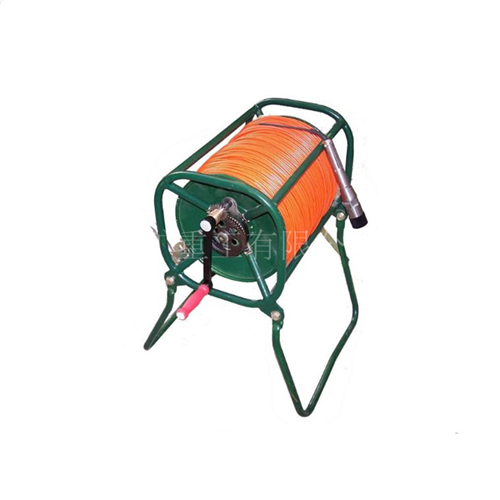

絞車架由絞車框架、撐腳、繞線盤、搖手把、傳動齒輪、剎車裝置、集流器及輸出插座組成。

絞車架采用薄壁無縫鋼管焊接而成，結構緊湊、輕巧且牢固
撐腳可放下、翻起，滿足操作、搬運裝箱的不同要求
繞線盤采用鋁合金板整體壓延成形
搖手把采用快速推入裝置，。需拉動鎖套可將手把處于工作、空套、拉出三種狀態，以滿足電纜收、放、絞車搬運裝箱的需要
剎車裝置可通過調節定位螺母達到新佳剎車狀態
集流器由三。集流環與六。碳刷配對接觸組成，傳輸可靠耐久
電纜輸入與集流器輸出插座為七芯防水插座，可直接與FD-3019操作臺連接，插座1-2芯為訊號，3-4-5芯為電源，6-7芯為接地
二、電纜

采用YHCJ-3X7/0.2三芯塑套電纜，該電纜每芯由七根0.2mm銅絲組成，芯線外用二股進口高強度、低延伸“芳綸纖維”作承受拉力主體，外層用進口桔黃色聚氨酯作護套，耐磨耐低溫。

三、電纜接頭

本電纜接頭采用FD-3019電纜接頭，該接頭采用同軸三芯插頭座（內芯：訊號；中芯：電源；外芯：接地）。接合處采用“O”型密封圈，內、外二道密封裝置，Ф40mm不銹鋼外套，可直接與FD-3019探棒配合使用，無需借用工具就能方便連接，達到防水密封要求，經久耐用。

四、井口滑輪

井口滑輪作為電纜入井導向用，本滑輪適用多種電纜，適合直徑Ф80～Ф200mm的井口及不同井口狀況。

主要技術參數

滿盤電纜長度：1000m
絞車架外形尺寸：500mm×340mm×356mm
絞車架凈重：12kg；電纜重：24kg/km；總重：36kg（滿盤1000m）
電纜外徑：Ф4.5mm；拉斷力≥200kg；電阻≤85Ω/km
