斷水保護裝置

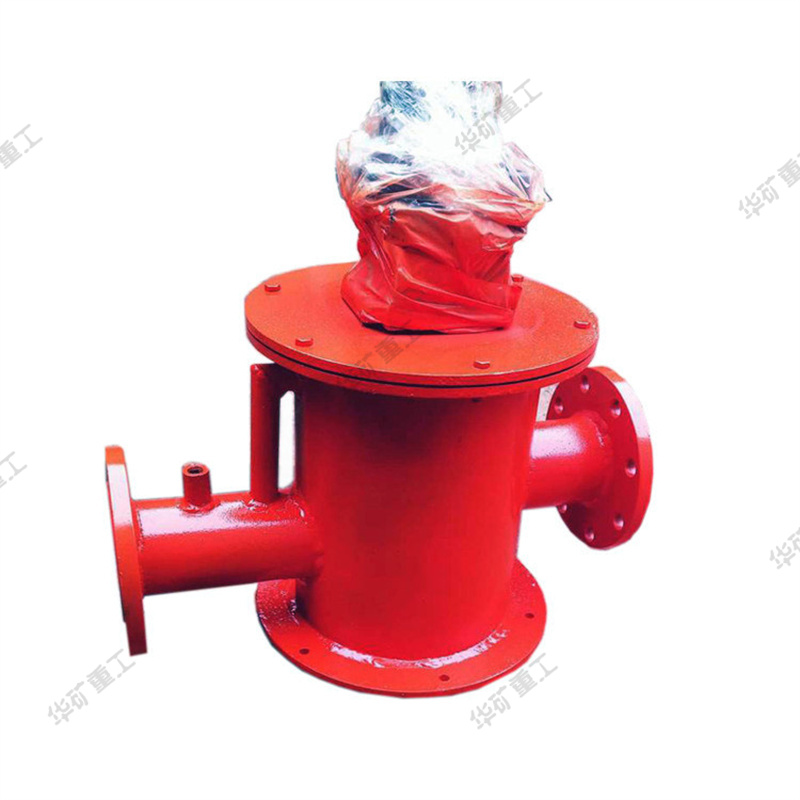

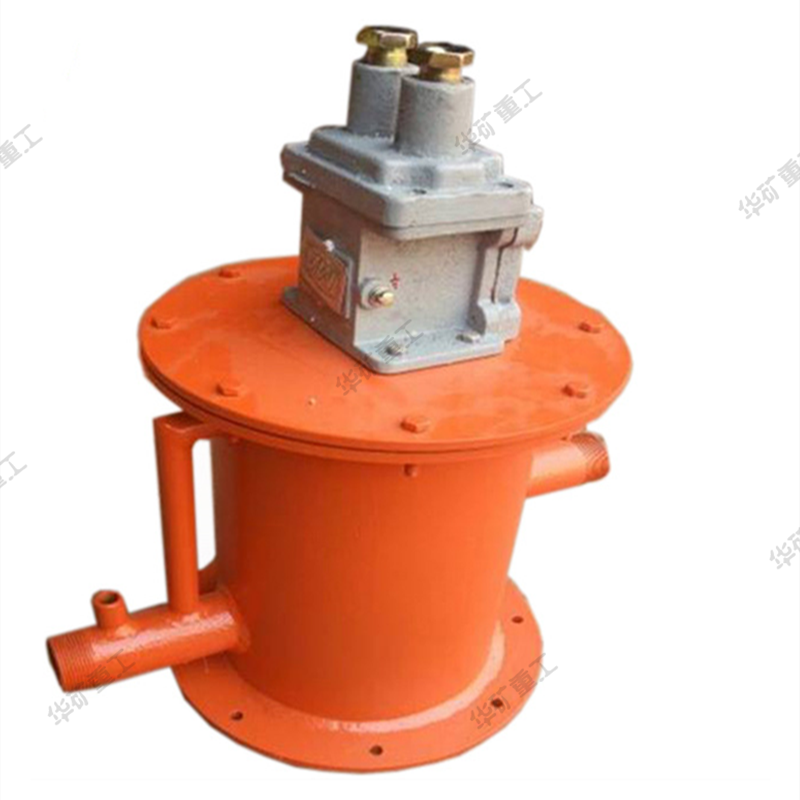

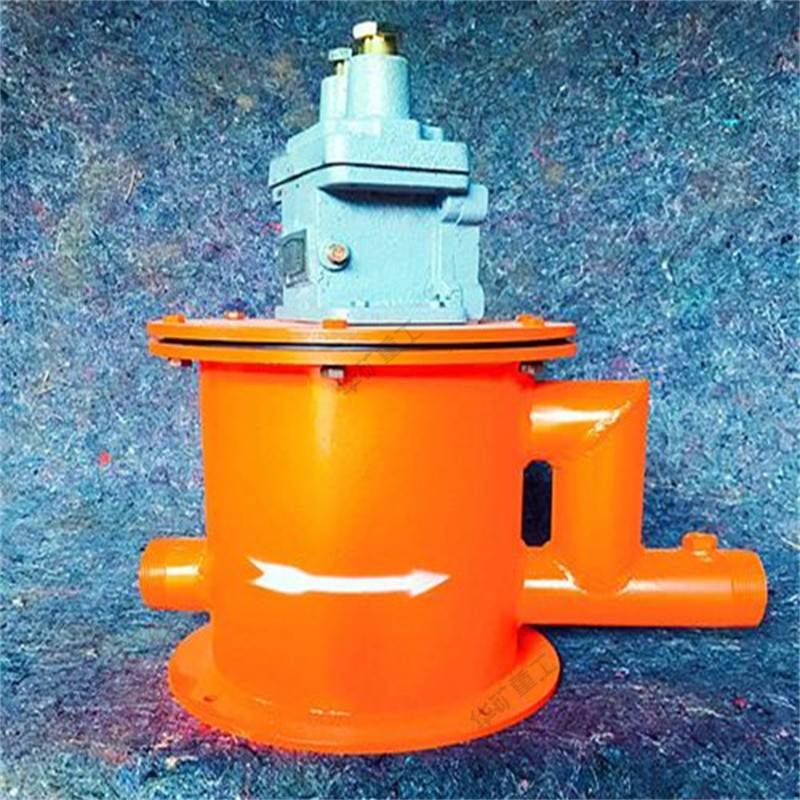

斷水保護裝置產品介紹
斷水保護裝置主要用于煤礦瓦斯抽放泵的斷水保護。當瓦斯抽放泵的供水正常時水箱中的浮子浮起,隔爆微動開關閉合,瓦斯抽放泵工作;當循環供水不正常時水箱中的浮子落下,隔爆微動開關打開,瓦斯抽放泵停止工作。由此,實現斷水保護。
斷水保護裝置使用條件
(a)周圍環境溫度-20~+40℃;
(b)周圍空氣相對濕度不大于95%(+25℃時);
(c)在有沼氣或爆炸性危險氣體混合物礦井中;
(d)在無顯著搖動和沖擊振蕩的地方;
(e)無水或水流浸入的地方;
(f)空氣中不含主要化學介質,經?;虿欢ㄆ诟g
斷水保護裝置結構特征

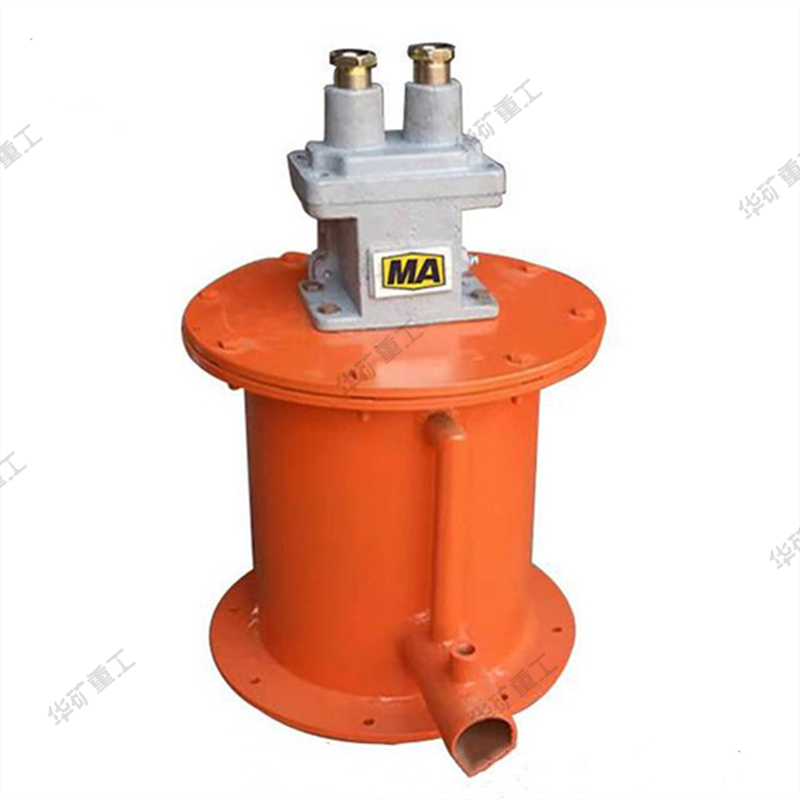

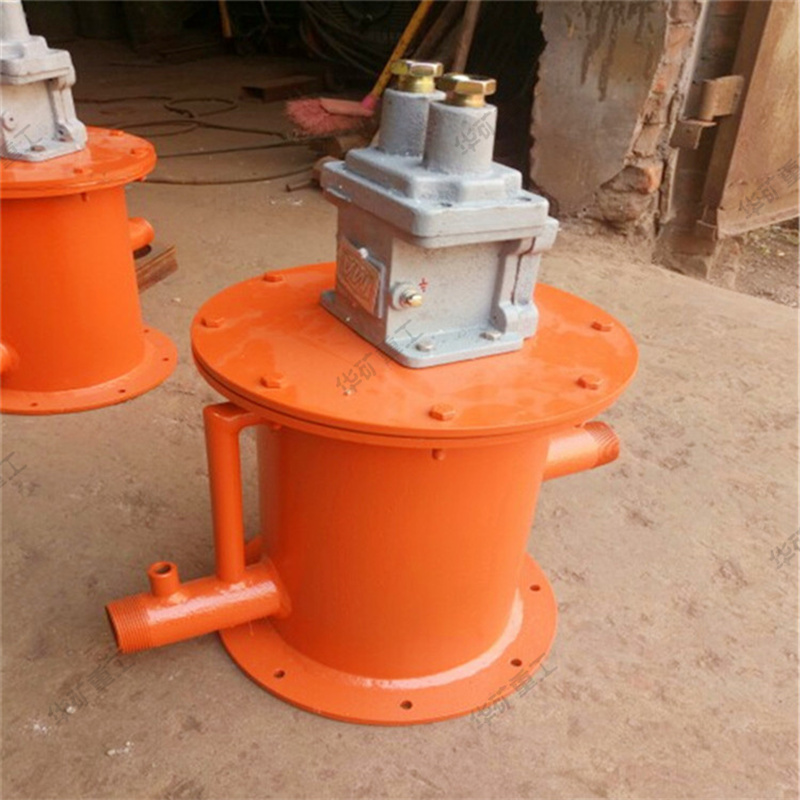

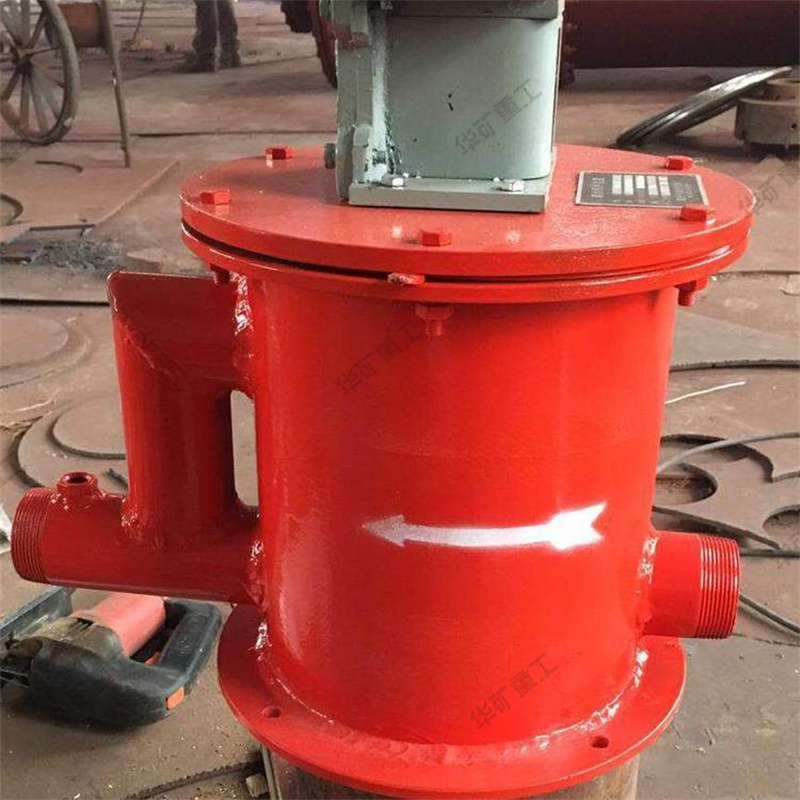

斷水保護裝置由隔爆外殼和內部組裝微動開關組成,外殼包括主腔和接線箱,運動部分為直動式。水箱內有不銹鋼浮子,浮子室有進水口,浮子、密封墊及排氣管出水口組成;利用水的浮力使浮子浮起打開微動開關,保證泵的控制回路接通;礦用微動隔爆開關管道無水時浮子落下,微動開關打開,泵的控制回路斷開。還可根據需要在出水口安裝水壓表顯示供水管的壓力(安裝磁化水室)。
斷水保護裝置技術特性
(a)微動開關額定電壓60V以下,電流5A;隔爆等級d1,引入電纜外徑φ10~13,重量5Kg。適用于具有爆炸性的危險氣體的煤礦控制線路中。
(b)微動開關的推桿工作行程不大于0.7mm,行程余量不小于0.4mm。
