礦用行人助行器
礦用行人助行器產品介紹:
礦山斜井行人助力器是一種新型上山輔助運人設備?!睹旱V安全規程》規定,在垂深超過50m的斜巷必須配備機械運人裝置,然而,對在垂深超過50m的坡度 較大、人員較少的斜巷,若裝備人車或者架空“猴車”,投資大、維護費高,不經濟。而使用行人助力裝置,能顯著減輕行走人員的體力消耗,具有投資少,易于操 作和維護,占用巷道空間小,可安裝在巷道的一側。
礦用行人助行器主要用途及使用范圍:

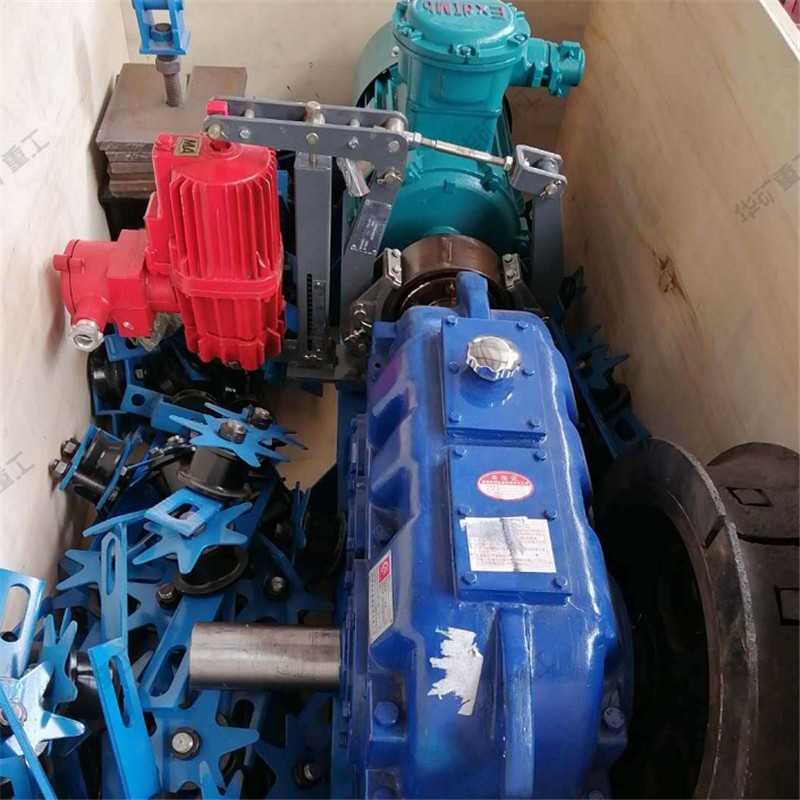

斜井行人助行器主要用于煤礦井下軌道上(下)山、采區上(下)山、暗斜井等大坡度(5°~40°)、長距離(一般小于1000)、行人體力消耗較大的巷道。系統組成:無極繩絞車、鋼絲繩、張緊裝置、輪系、助行手把等。電壓等級:380/660V,660/1140V,配套電氣均符合煤礦安全規程。根據用戶需要可選配:a.全程急停裝置,b.語音聲光報警信號,c.自動運轉控制系統。
礦用行人助行器技術參數:
1、機頭安裝型式:懸掛式。

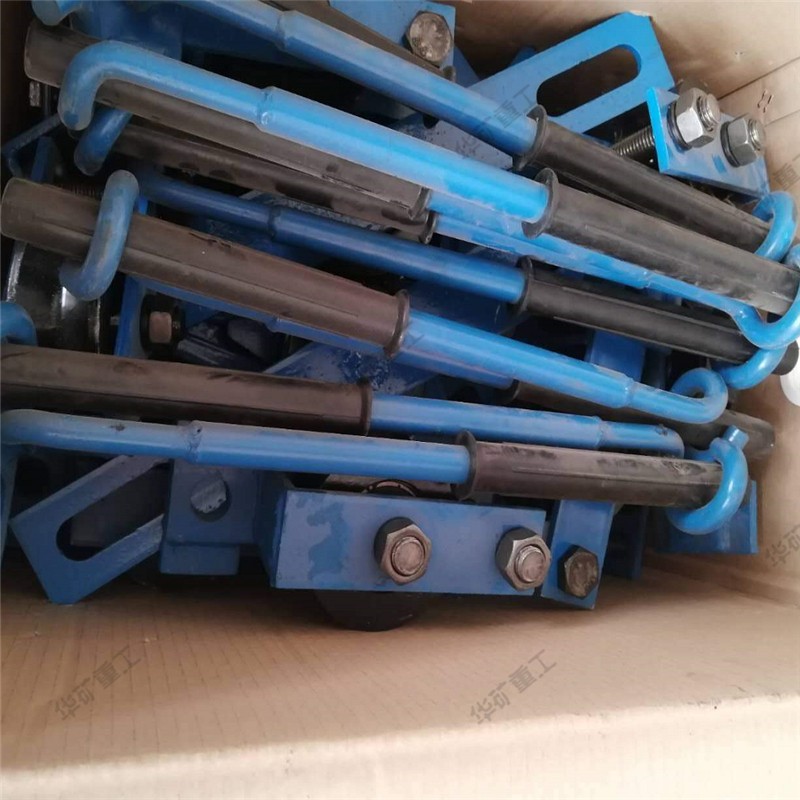

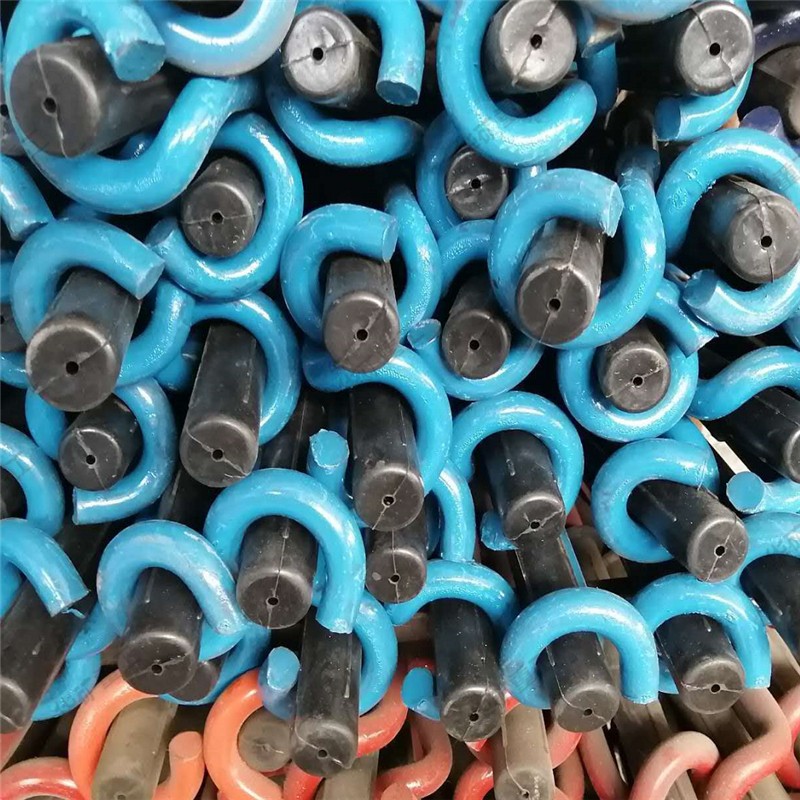

2、抱索器及手把型式:固定式。
3、驅動輪直徑(包括輪襯):Φ0.84m。
4、尾輪直徑(包括輪襯):Φ0.84m。

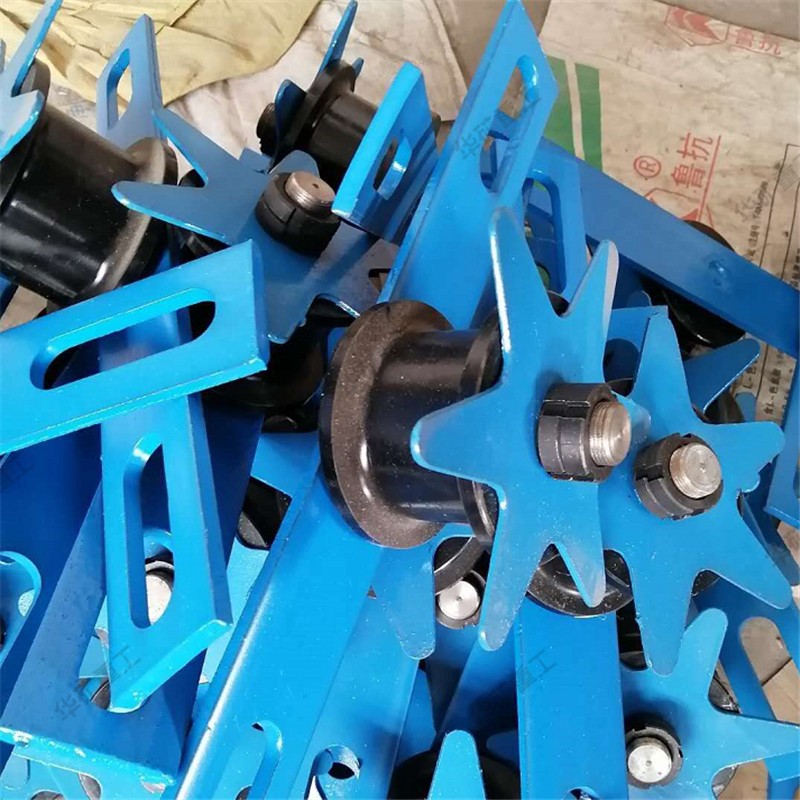

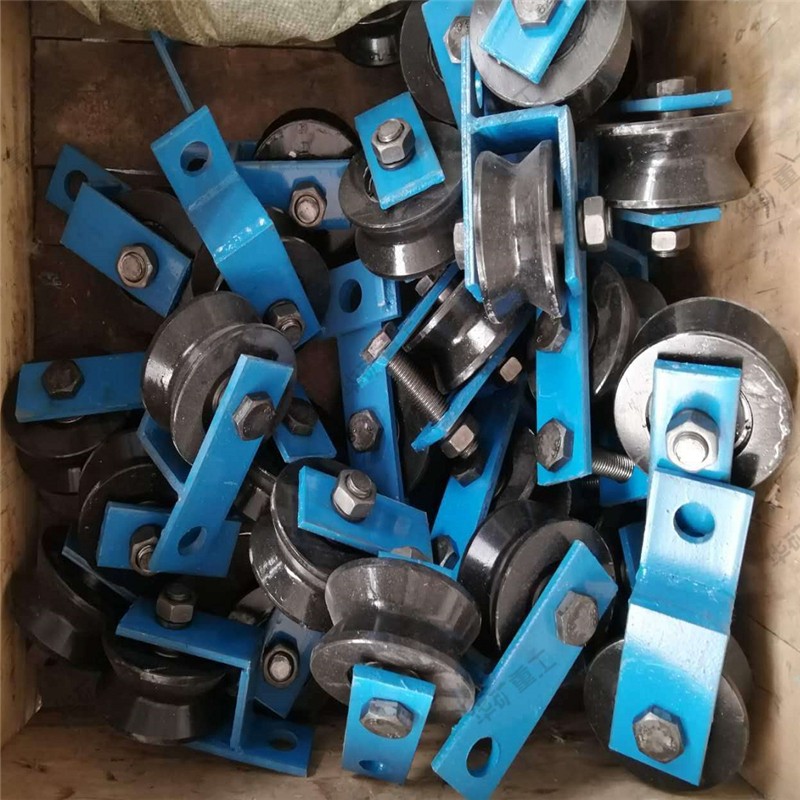

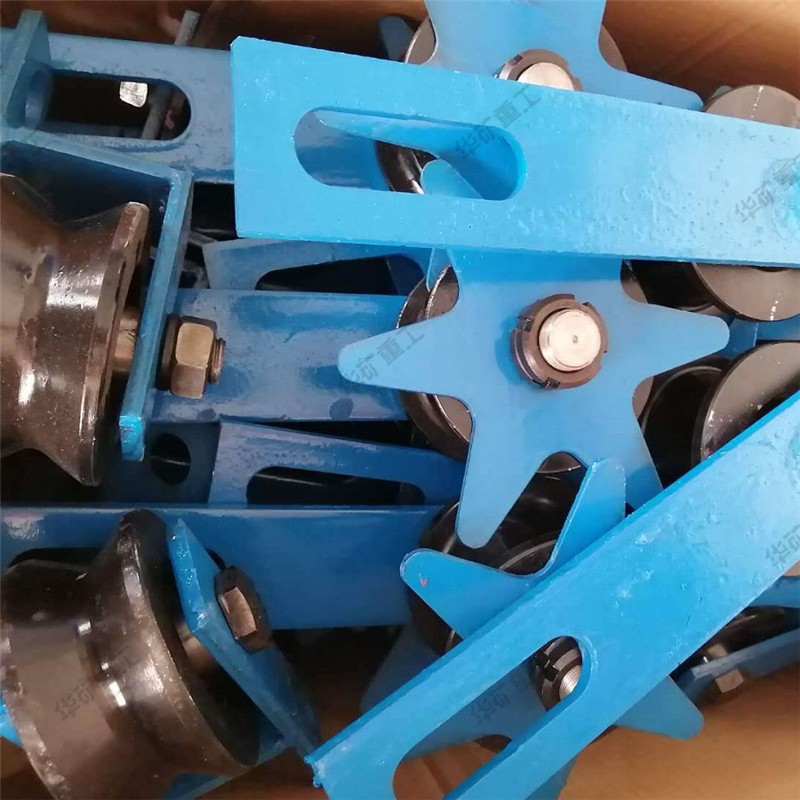

5、單托(壓)繩輪直徑:Φ150mm。
6、雙托(壓)繩輪直徑:Φ150mm。
7、吊椅型號:L=1100mm。
8、吊椅間距:8-10米。
9、尾輪張緊型式:重錘張緊。
10、牽引鋼絲繩:6×19S+FC-Φ16(1670Mpa)ZZ 無油。
11、托輪間距:8-10m。
12、最大運輸量:大約200-400人/h。
13、鋼絲繩運行速度:0.46-1m/s。
