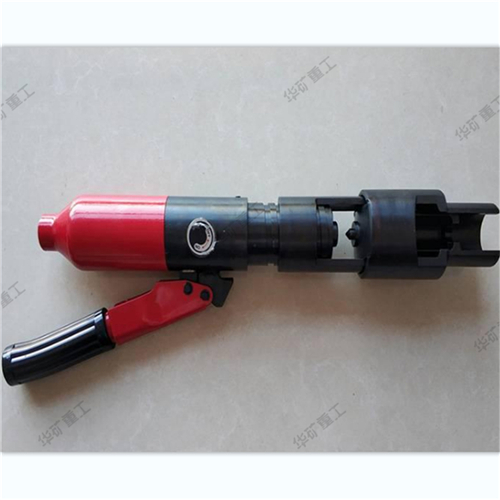

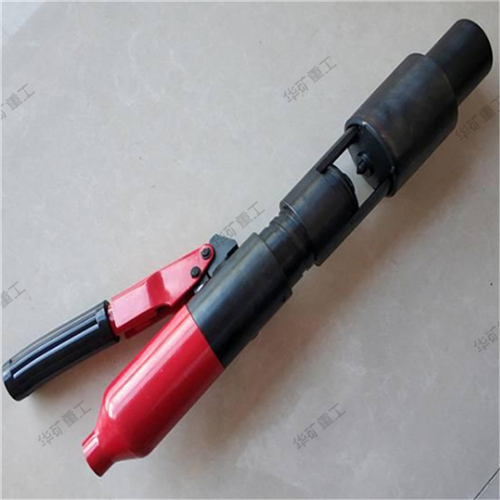

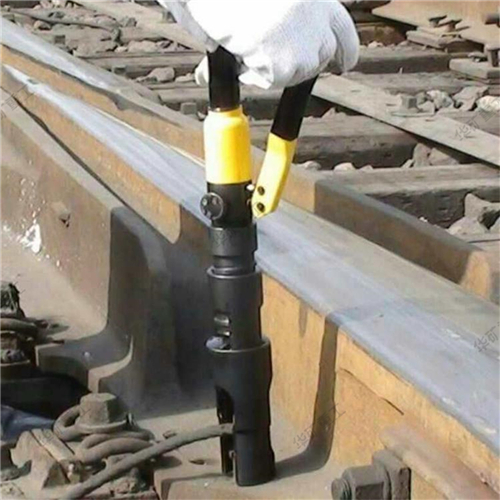

液壓取線器
液壓取線器產品特點:
該型號液壓取線器結構緊湊,重量輕,便于攜帶;操作簡單,省力省時,使用方便;使用范圍寬,不損傷原有零部件,取出的信號線及錐銷,可再次重復使用。
液壓取線器工作原理:

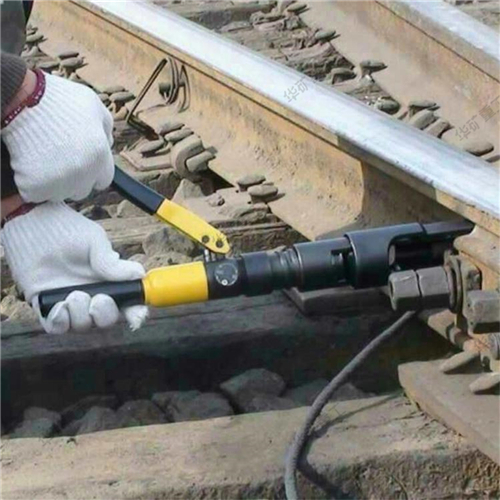

液壓取線器以油泵啟動桿繞其支點作往復擺動不斷泵出液壓油,油壓油推動拉馬活塞,活塞前端通過拉器頂塊頂緊道軌,使拉馬油缸通過梯形螺紋帶動拉器向后移動,由拉器前端開口卡住信號線錐銷,將信號線錐銷從道軌孔中拉出。
液壓取線器應用范圍:
本液壓取線器適用于信號線錐銷尺寸為:外徑φ30,錐銷大頭尺寸φ12,螺紋M8。
性能參數:負載為8T,拉馬活塞伸距40mm,拉器一次調整允許后退(拉出)距離為15mm。
液壓取線器使用方法與注意事項:
1、使用時,在油缸與拉馬連接完畢后,先將油缸回油閥螺釘按順時針方向旋緊。
2、用拉器前面錐部寬11.5mm的開口,鉤住信號線錐銷根部,將拉馬梯形螺紋旋入拉器,使拉馬活塞桿與拉器頂塊頂緊,搖動油缸啟動手柄,拉器緩緩后退,即將信號線錐銷拉出。
3、欲使拉馬活塞桿縮回去,只需將油缸回油閥螺釘按針方向微微旋松,拉馬活塞桿即在彈簧力作用下回縮活塞桿回縮后,立即將油缸回油閥螺釘旋緊。
4、拉馬活塞桿上的紅線為一次行程限位線。因此在拉馬一行工作中,只要露出活塞桿上的紅線,此次拉出行程即應終止。若需繼續拉出,應啟動回油閥,縮回活塞桿,重新調整拉馬與拉器頂塊之間位置,按前述使用方法重復操作即可拉出。
5、使用前須估計所需拉力不超出本拉器 負載10T,切忌超載使用。
6、在-5℃~+45℃中使用時,采用(GB443—84)N15機械油;在-28℃~-5℃中使用時,采用(GB443—64)合成錠子油,工作油清潔。
