縮管機使用詳情
1、縮管機原理:通過機械傳動,帶動鋼管旋轉,并在鋼管的一端用火焰加熱,當達到一定溫度時,用成型模對加熱的鋼管頭部進行趕制,直至達到所要求的形狀為止。
2、縮管機構造:用槽鋼焊一個地盤,動力端裝有電機、減速機、卡頭(卡管子用,可用車床卡盤代替)。另一端安裝支撐座(可打開的),支撐座上外端固定一個加熱環(8-10個噴嘴,用氣焊靠搶嘴焊在一個銅管環上)。外邊是一個活動的支架,上面安裝一個合金模具。
3、縮管機使用方法:將管子固定在縮管機上,打開加熱器(環)。待溫度達到后,推動合金模具,管頭形狀即達到要求。整個過程約15分鐘。

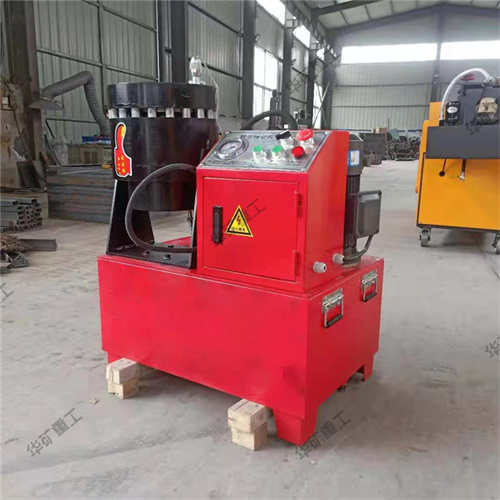

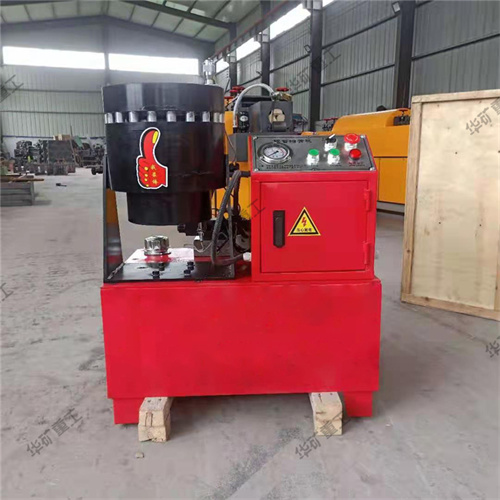

縮管機工作原理:
1、采用雙液壓回路運作原理,即活塞的進退及模具的張口和收縮運動都是依靠液壓動力源產生的動力。它不僅移動平穩、回程快速,也不會發生像彈簧回位,使模具張不開而鎖死的現象。而且油缸鎖緊系統設計都是前后貫通,易于扣壓各種異型彎頭。
2、液壓系統由電機、油泵、電磁閥、調壓閥及液壓閥組成了具有進退運動的雙液壓油路,而且在雙液壓油路中還增加離一個快速泄油閥油路,以達到更加快速回位的目的,且速度可調、噪音和系統壓力降低。
3、在電器控制系統方面,控制電路適用PLC電路,它檢修電路容易、維修方便、更換簡單。
4、扣壓模具及模座采用無累計誤差式加工工藝,以保證扣壓后產品的扣壓線條間隔均勻,無大小頭現象。
5、為了扣壓機的機械精度及壽命,在鎖緊機構組件上,不僅選擇了優質合金鋼材料,而且采用熱處理工藝。所以扣壓機較長的使用壽命:與選材、熱處理、機械加工工藝及結構的合理性是mi不可分的!
