膠帶換帶裝置
換帶裝置產品介紹:
帶式輸送機膠帶的安裝和更換,是一項非常繁重的勞動。傳統的安裝和更換方式需要大量的人力,施工的安全性無法保證。本換帶裝置很好地解決了這一難題。換帶裝置,是用于膠帶輸送機工程安裝和更換膠帶時,牽引膠帶,以減輕勞動強度,提高工效和工作質量,安裝和更換的全過程安全、可靠。使用時將鋼絲繩一端與膠帶固定的夾具連接,另一端與滾筒上的鋼絲壓板固定。滾筒的旋轉方向:人面對電機端(即滾筒的出線端),滾筒為順時針旋轉。換帶裝置應用于具有防爆要求或海拔超過1000米的特定場所,定合同時需提出。特點是:結構緊湊、安裝快速、操作簡便和使用安全可靠。
換帶裝置結構組成:

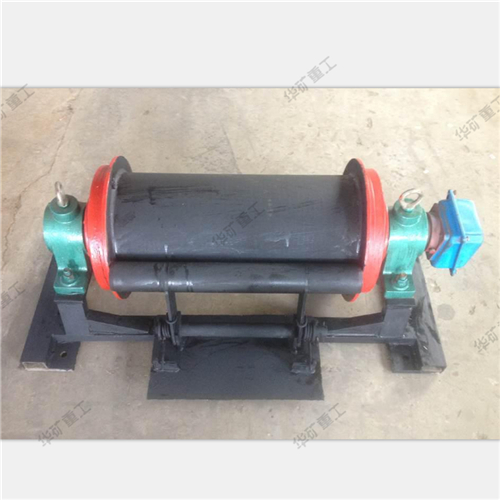

換帶裝置由:膠帶夾具、鋼絲繩(根據現場需要選擇長度和直徑)、卷揚滾筒、滾筒支架和控制系統組成;本裝置集機電為一體,安全可靠。
換帶裝置產品特點:
1、對于有角度的膠帶輸送機在安裝膠帶時,為防止使用過程中突然停電或斷電,膠帶的重力導致膠帶下滑,我們配置了連鎖自動保護裝置,確保膠帶的安裝和更換過程中的安全、可靠;本裝置使用過程中膠帶左右擺動幅度不大于5%。
2、本裝置操作系統有手動(控制柜)操作和遠程遙控操作。為方便用戶操作,我們配置了遠程遙控控制系統(有效遙控距離<200米)。
3、為防止鋼絲繩纏繞集中和分布不均,本裝置另外設計了排線裝置(可選配)。
4、本裝置采用了Y系列電動機(定制)和二級變速機構(一級為擺線減速、一級為行星減速);行星齒輪材料為20CrMnTi,齒輪表面滲碳淬火后磨齒處理,保證齒輪的接觸、彎曲強度和精度;潤滑方式為內部飛濺潤滑。控制系統集成操作;噪音小于85dB(A)。
5、本裝置的優越性:安裝和更換膠帶安全。與傳統的安裝和更換方式相比,更換時間縮短十倍以上。
換帶裝置產品參數:
型號 | 功率kW | 輸入轉速r/min | 牽引力T | 拉帶速度m/s | 遙控范圍m |
HD40、WZD40 | 4 | 1450 | 4 | 0.1 | <200 |
HD75、WZD75 | 7.5 | 1450 | 7.5 | 0.1 | <200 |
