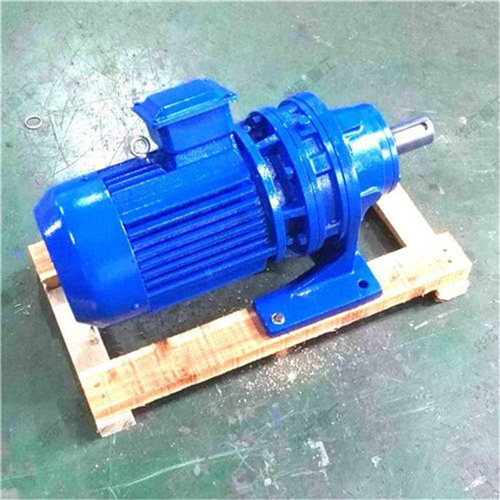

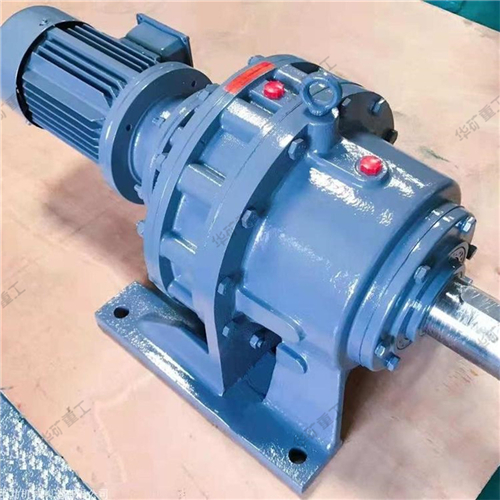

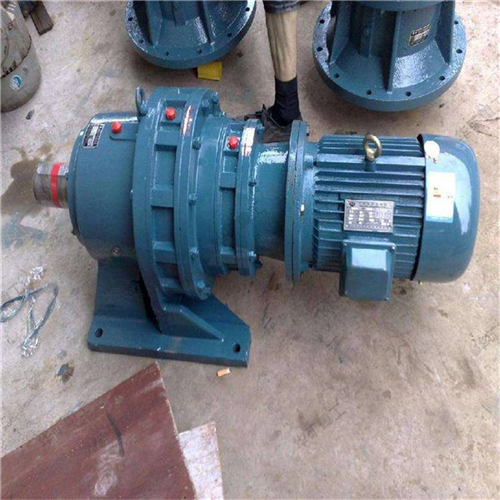

擺線針輪減速機
產品介紹:
擺線針輪減速機采用擺線針齒嚙合、行星式傳動原理,所以通常也叫行星擺線減速機,行星擺線針輪減速機可以的應用于石油、環保、化工、水泥、輸送、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業,做為驅動或減速裝置,該機分為臥式、立式、雙軸型和直聯型等裝配方式。其的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機,因此,行星擺線針輪減速機在各個行業和領域被的使用,受到廣大用戶的普遍歡迎。
使用條件:
1、擺線針輪減速機允許使用在連續工作制的場合,同時允許正、反兩個方向運轉。部分型號擺線針輪減速機只允許單方向旋轉。
2、輸入軸的轉速額定轉數為1500轉/分,在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。
3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力,在有較大軸向力和徑向力時須采取其他措施。
使用安裝:
1、在擺線減速機的輸出軸上加裝聯軸器、皮帶輪、鏈輪等聯結件時不允許采用直接捶擊,因該減速機的輸出軸結構不能承受軸向的捶擊力,可用軸端螺孔旋入螺釘壓入聯結件。
2、輸出軸及輸入軸的軸徑選用GB1568-79配合。
3、減速機上的吊環螺釘只限起吊減速機用。
4、在基礎上安裝減速機時,應校準減速機的安裝中心線標高,水平度及其相連部分的相關尺寸。校準裝動軸的同心度不應超過聯軸器所允許的范圍。
5、減速機校準時,可用鋼制墊塊或鑄鐵墊塊進行,墊塊在高度方面不超過三塊,也可用契鐵進行,但減速機校準后應換入平墊塊。
6、墊塊的配置應避免引起機體變形,應按基礎螺栓兩邊對稱排列,其相互距離能足夠使水漿在灌溉時自由流。
7、水泥漿的灌溉應密實,不可有氣泡、空隙和其他缺陷。
