高壓開關柜
1.概述

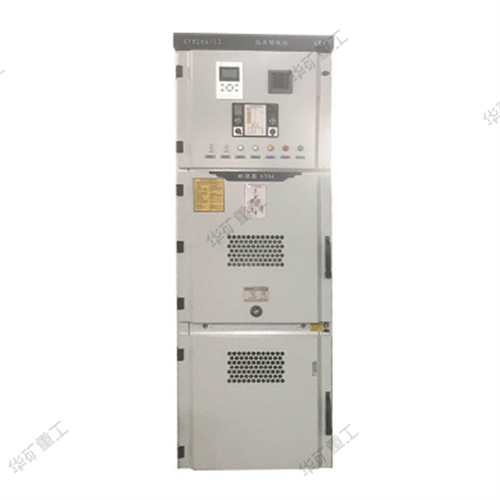

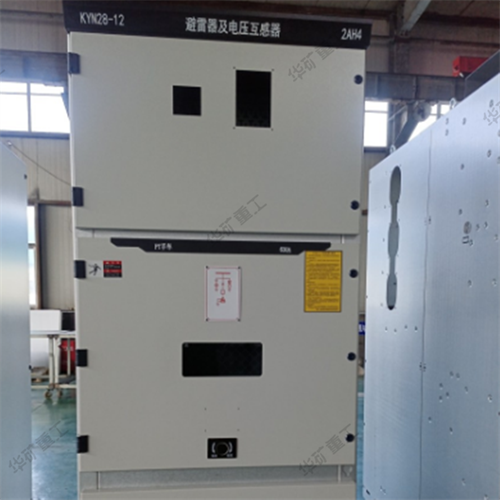

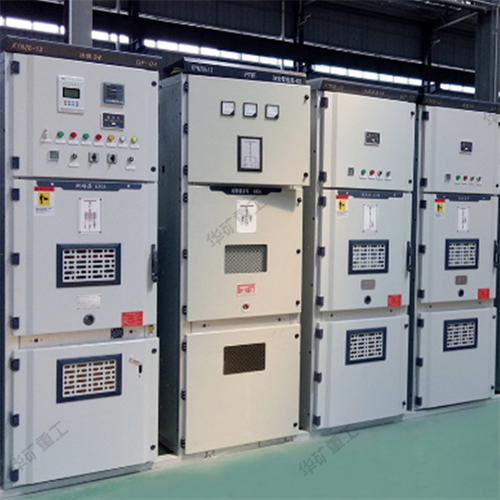

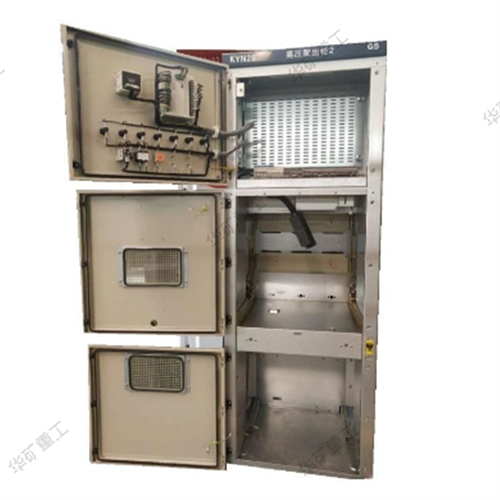

KYN28A-12高壓開關柜(鎧裝移開式金屬封閉開關設備),屬于中置柜,它適用于三相交流額定電壓3~12kV,額定頻率50Hz的電力系統,用于接受和分配電能并對電路實行控制、監測、計量、保護等功能。
2、性能特點
★可靠五防閉鎖功能
★精度高、防護等級高
★體積小、占地少
★機械強度高、重量輕、外形美觀、使用壽命長
3、可靠的五防功能
★高壓開關柜內的真空斷路器小車在試驗位置合閘后,小車斷路器無法進入工作位置。(防止帶負荷合閘)
★高壓開關柜內的接地刀在合位時,小車斷路器無法進合閘。(防止帶接地線合閘)
★高壓開關柜內的真空斷路器在合閘工作時,盤柜后用接地刀上的機械與柜門閉鎖。(防止誤入帶電間隔).
★高壓開關柜內的真空斷路器在工作時合閘,合接地刀無法投入。(防止帶電合接地線)
★高壓開關柜內的真空斷路器在工作合閘運行時,無法退出小車斷路器的工作位置。(防止帶負荷拉刀閘)
使用環境條件
★周圍空"溫度上限: +40°C、 下限: -20°C;
★海拔:不超過2000m (海拔2000m以上可根據具體工況特殊設計)
★相對環境濕度:日平均不大于95%,月平均不大于90%;
★地震:烈度不超過8度;
★周圍空氣不受腐蝕性或可燃?xì)怏w,水蒸氣等明顯污染;
★無嚴重污穢及經常性的劇烈振動,嚴酷條件下嚴酷度設計滿足1類要求。
