礦用風門電控裝置

一.用途及適用范圍

風門自動控制系統使用于單扇或雙扇、行人、行車或人車共用風門等設施處全自動控制，可控制兩道或三道風門。本系統能在不改變現有風門設施結構情況下安裝使用。設備安裝后，風門能滿足反風要求，在礦井停電情況下可靠人力開閉風門，安裝方便，動作靈活、安全可靠。

二、使用環境

4.2.1 裝置在下列環境條件下應能正常工作：

a) 海拔高度不超過2000m；

b) 周圍環境溫度：-10℃～40℃，

c) 平均相對濕度：不大于95%RH（＋25℃）；

d) 煤礦井下有甲烷和煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合；

e) 在無滴水及其它液體侵入的地方；

f) 在無顯著震動及沖擊的地方；

g) 環境噪聲：≤75dB（A）。

4.2.2 裝置應能承受的最惡劣的貯運條件：

a) 溫度條件：-40℃～60℃；

b) 環境平均相對濕度：不大于95%RH(+25℃)；

c) 振動：裝置中組成設備須符合各自產品標準中有關振動的要求；

d) 沖擊：裝置中組成設備須符合各自產品標準中有關沖擊的要求。

三、主要性能

3.1 供電電源

工作電壓：AC 127V；

工作電流：≤ 1A

3.2 信號

a）輸入信號

6路高低電平信號輸入（本安）：低電平≤0.5V、高電平≥6V

b）輸出信號

1）2路控制語言報警器無源接點信號輸出；

2）2路控制電磁閥 AC 127V 輸出；

3.3 裝置基本功能：

3.3.1 控制功能：當檢測到傳感器信號時，控制電磁閥及執行器，以達到控制風門開、閉的目的，同時控制語言報警器，并進行聲光報警，語音提示（語音提示內容可自行設定）。

3.3.2 延時時間：礦車、行人通過風門后，延時30s后(時間可自行設定)關閉風門，解除報警。

3.3.3 防夾功能：礦車、行人通過風門后，關閉風門時檢測到人車自動打開風門并聲光報警。

3.3.4 顯示功能：主機配置液晶顯示屏，可顯示風門開閉狀態、傳感器工作狀態。

3.4 最大傳輸距離

主機到傳感器、語言報警器、電磁閥的最大傳輸距離為50m（電纜采用具有安標并在有效期內的MHYV 1*4煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜連接）。

3.5 裝置容量：

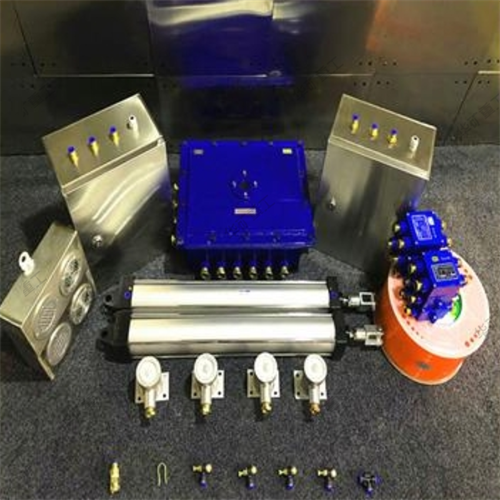

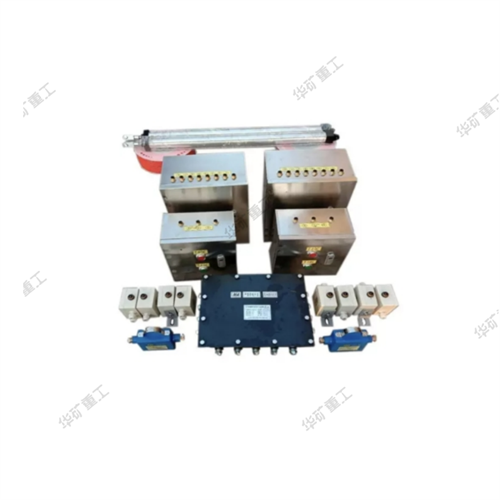

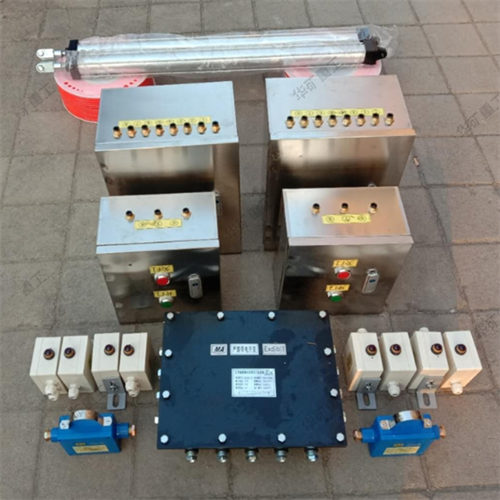

本裝置由1臺ZMK127-Z礦用風門電控裝置主機、4臺FHF10礦用本安型紅外發送器、4臺FHS10礦用本安型紅外接收器、2臺GFK60礦用風門開閉狀態傳感器、2臺KXB127礦用隔爆兼本安型語言報警器和2臺DFB-8-DH-1.0礦用隔爆型電磁閥組成。

四、工作原理

主機殼體采用了3mm 厚鋼板焊接而成，引入裝置采用壓緊螺母結構，本安輸出引入裝置采用藍色漆特殊標記。本安腔面板上設有故障指示、傳感器工作指示觀察窗以及工作狀態。殼體內裝有可編程控制器本體、電源板、繼電器等。

主機由本安電源電路、非本安電源電路、可編程控制器的輸入輸出處理接口回路以及繼電器執行電路、顯示電路組成。

通過對現場各種保護傳感器的實時連續測量采集，經可編程控制器綜合處理后，一方面將數據傳送給所控設備，自動完成報警顯示；另一方面將數據通過輸出口送至顯示板進行動態顯示。顯示板可以顯示整個風門開關的工作過程，報警及運行工況等。
