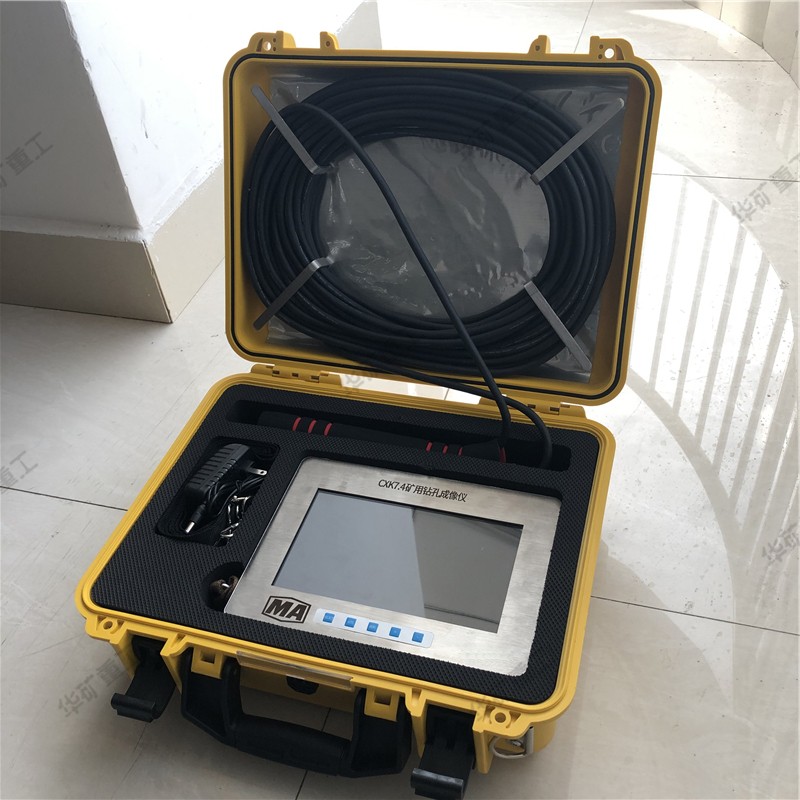

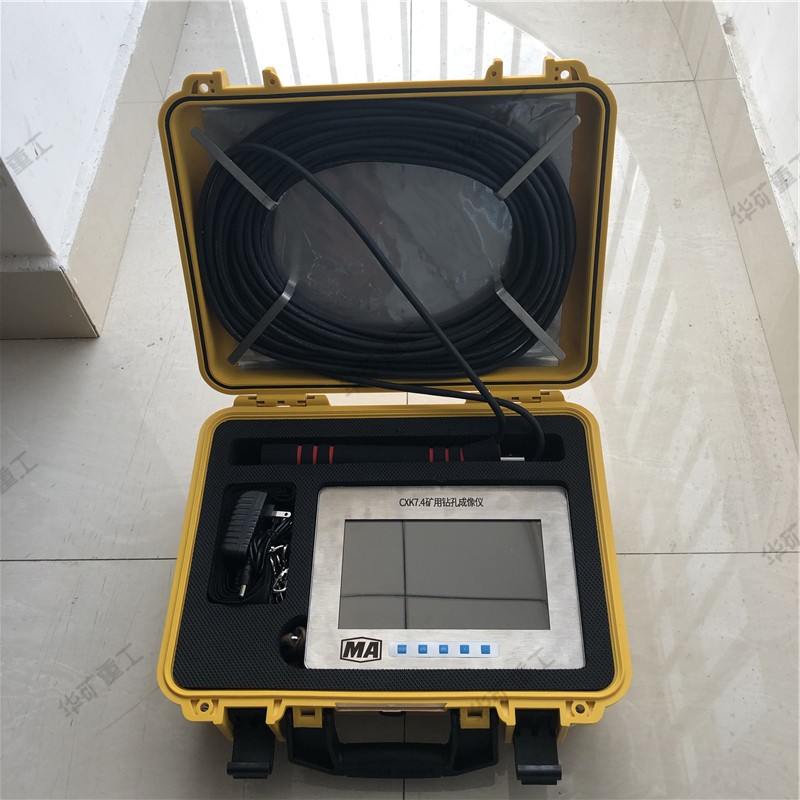

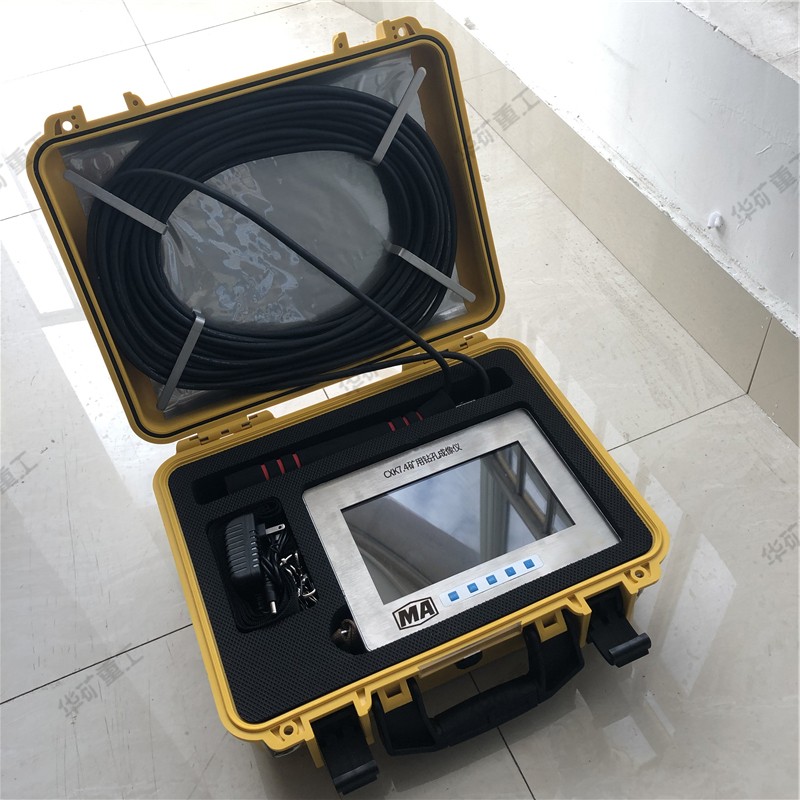

鉆孔成像儀
礦用鉆孔成像儀產品介紹:
該儀器適用于煤礦井下惡劣條件下的各類鉆孔檢測,對鉆孔進行全孔壁成像、錄像,關鍵部位抓拍圖片、局部放大等。主要用于觀測斷層裂隙產狀及發育情況,含水層、溶溝溶洞、含水層出水口位置;觀測煤層等礦體走向、厚度、傾向、傾角,層內夾矸及與頂板巖層的離層裂縫程度等;區分礦體、巖體、煤層、土層等各種地質結構體。該設備采用先進的嵌入式技術,基于Android系統進行軟件開發,集鉆孔圖像采集與存儲、視頻采集與存儲、鉆孔軌跡測量、深度測量、圖像展開與拼接等功能于一體,一次測量完成用戶對鉆孔全面直觀的觀測需求。
礦用鉆孔成像儀產品參數:
?產品類型 便攜式
?連續工作時間 不小于8h
?影像記錄格式 MPEG-4
?顯示屏 7英寸彩色觸摸顯示屏
?存儲容量 不小于32G
?產品重量 主機約2.5kg,計數器約1kg
26T探頭約0.8kg,42T探頭約1.2kg
?深度測量誤差 不大于±1%
?光照度 不低于1000 Lux
?傾角 測量范圍±90°,精度±0.2°,分辨率:0.01°
?方位角 測量范圍0°~360°, 精度±1.5°, 分辨率:0.01°
?工具面向角 測量范圍0°~360°, 精度±1.5°, 分辨率:0.01°
?分辨率 不低于700Lines
