錨桿錨索無損檢測儀
錨桿錨索無損檢測儀應用領域:
1. 礦井下檢測錨桿錨索的長度、極限錨固(拉拔)力
2. 評定礦井錨桿錨索是否達到設計的長度、極限錨固(拉拔)力等施工質量指標;
3.測試錨桿(索)運行狀態下所受軸向工作載荷大小及評估錨桿(索)支護圍巖系統的穩定性。
錨桿錨索無損檢測儀產品原理:
基于彈性波理論的范圍,即錨桿、砂漿和圍巖組成的體系中,從錨桿頂部發射聲頻應力波經桿體向四周傳播,在錨桿與砂漿、砂漿與圍巖的界面發生反射和透射。在錨固體系中,當錨桿、砂漿和圍巖三者之間澆灌密實時,由于波阻抗差異不大,大部分能量透射到圍巖提中。只有小部分能量反射回來;當砂漿澆灌不密實時,在砂漿中出現空穴,在空穴處將出現不同程度的波阻抗界面,表現為在原有的信號中迭加了強度不同的發射信號,根據突變點位置和反射信號強弱,就可以確定錨桿錨固質量并進行分析。錨桿長度的檢測是采用聲頻應力波發射時間,輸入同類型錨桿正常波速參數計算桿長。
錨桿錨索無損檢測儀主要特點
1. 無損測試,不破壞錨桿錨索的錨固效果及工作載荷;

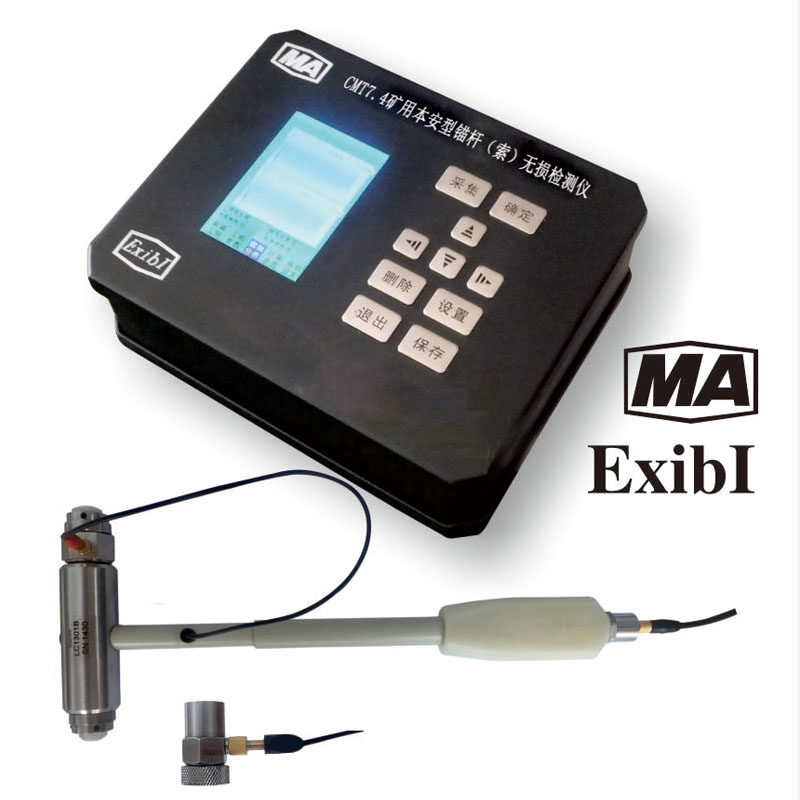

2. CMT7.4礦用本安型錨桿錨索無損檢測儀可檢測任何一根錨桿錨索的長度,對錨桿錨索不需另做任何處理;
3. CMT7.4礦用本安型錨桿錨索無損檢測儀可測試任何一根錨桿錨索的極限錨固(拉拔)力,對錨桿(索)不需另做任何處理;
4. 測試方便,直接顯示錨桿錨索的長度、極限錨固力、極限拉拔力;
5. CMT7.4礦用本安型錨桿錨索無損檢測儀測試速度快,幾分鐘能完成一根測試;
6. 測試精度高,長度測試精度可達到95%以上,力的測試精度可達到92%以上;
7. CMT7.4礦用本安型錨桿錨索無損檢測儀操作簡便快捷、重復性好,人為影響因素少;
8. 軍工級元器件,7.4伏電池供電,性能穩定、可靠性高;
9. 數據傳輸模式:USB傳輸;
10. 解釋軟件中填充相關內容自動生成測試報告。
