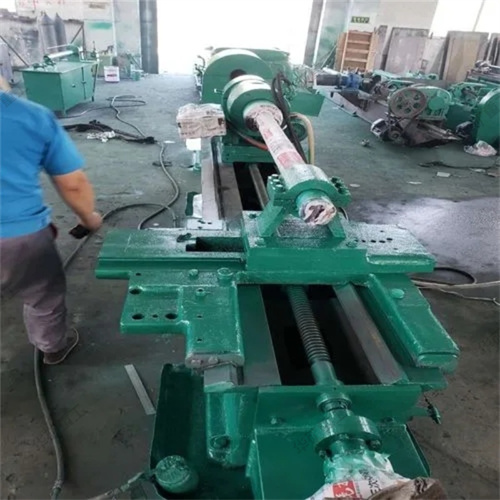

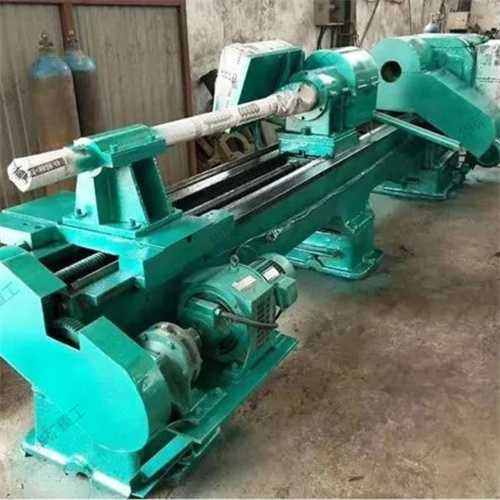

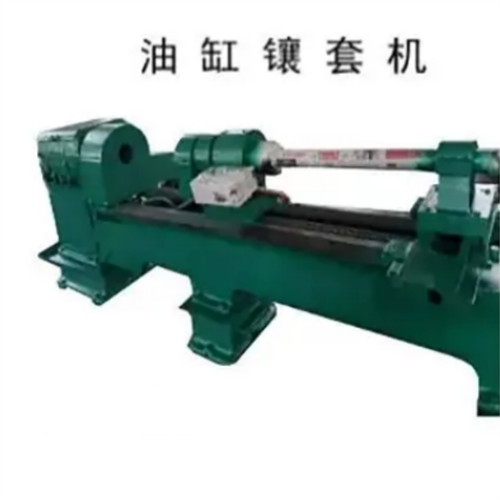

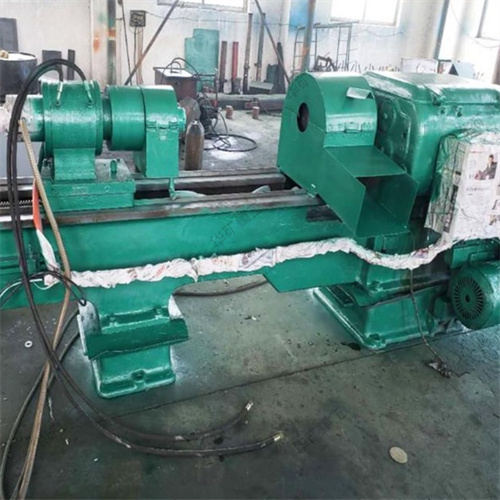

單體支柱油缸鑲套機加工工藝
(1)倒角。鏜缸前先在車床上修正油缸兩頭外倒角,使之與鏜床錐度盤的角度相對應。
(2)磨鏜頭。把鏜頭定位塊壓實、磨到直徑101mm,兩定位塊必須同圓。
(3)對刀。以定位塊為基準,把刀定至與鋼套厚度相對應的尺寸,鏜刀要超前0~0.3mm,不能靠后。
(4)鏜缸。把待修油缸在鏜兩錐度盤之間,用液壓縮緊裝置固定牢固,把對好刀的鏜頭旋在鏜桿上,開始少量進刀,退出檢測,看缸徑尺寸是否符合鑲套標準,正常后繼續鏜,鏜完每一根油缸,均需檢測各部?jī)?nèi)徑尺寸,使油缸的內壁尺寸符合不銹鋼套所要求的鑲套要求。
(5)倒角。在車床上,將缸體內徑15°倒角處車至外口直徑達104mm.
(6)鑲筒。用手將不銹鋼套筒裝人油缸內,然后進行旋壓。
(7)旋壓。滾壓頭直徑為100(+0.15~+0.20)mm,旋軋后測量缸徑,確保符號圖紙要求。
