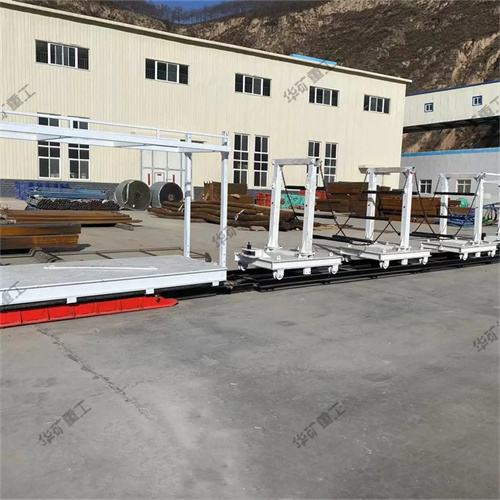

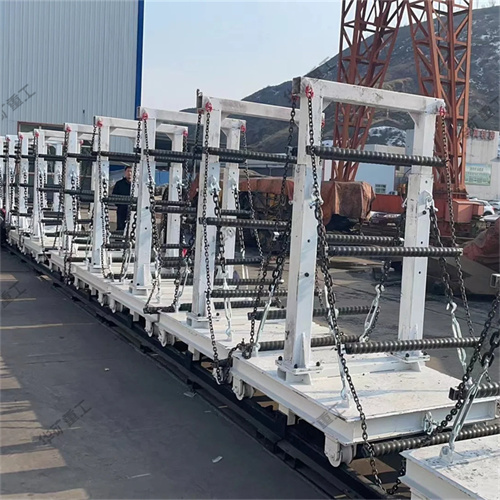

管纜伸縮存儲推移裝置,又稱電纜單軌吊,礦用液壓電纜拖運車,是用于煤礦綜采工作面順槽電纜、乳化液 壓膠管和水管的吊掛與移動的 用運輸裝置。在綜采工作面運輸巷道一側的頂板下,利用錨桿和鏈條吊掛懸空軌道,拖運車將所有電纜和高壓膠管、水管都吊掛在上面,利用工作面乳化液泵站作動力,通過油缸和連桿組成的液壓步進式推拉裝置,實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放,減少了電纜的占用空間與電纜的移動次數,避免了人工拖動電纜,大地減少了工人的勞動強度和作業率。
主要特點
1.電纜只需一次鋪設,電纜的前后移動只需動作操縱手把,操作方便、靈活,減輕工人的勞動強度。
2.不僅可以吊掛電纜,還可吊掛乳化液 壓膠管和水管,液管與電纜分層吊掛;使巷道內管路布置不僅整齊、美觀,還避免了 壓膠管的振動對電纜干涉影響。
3.液壓工作介質為綜采工作面提供的動力源(乳化液),不僅方便安裝,而且防火阻燃。
4.設有鎖止裝置,在步進機構制動裝置失 時或者當巷道傾角較大時,起安全保護作用,確保了電纜拖掛單軌吊的安全性。
5.設計新穎,操作簡單、安全可靠。
