產品介紹:
KJ1235煤礦沖擊地壓多參量無線監測系統集煤巖應力、地音、電磁輻射監測功能于一體,能夠?qū)崟r監測煤巖體在受載方式下變形破裂等聲電信號的變化情況及應力變化情況,可應用于煤礦井下沖擊地壓監測預警,煤與瓦斯突出等動力災害,礦壓評價,突水監測預警,采動影響監測,頂板垮落監測和采動裂隙演化監測,也可應用于深部隧道、橋梁、邊坡等大型砼結構體的安全穩定性評價。
結構組成:

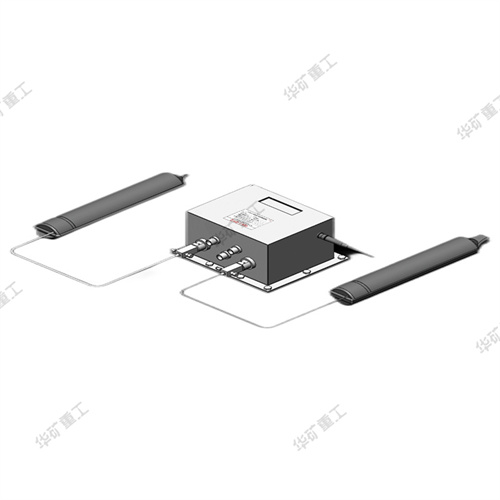

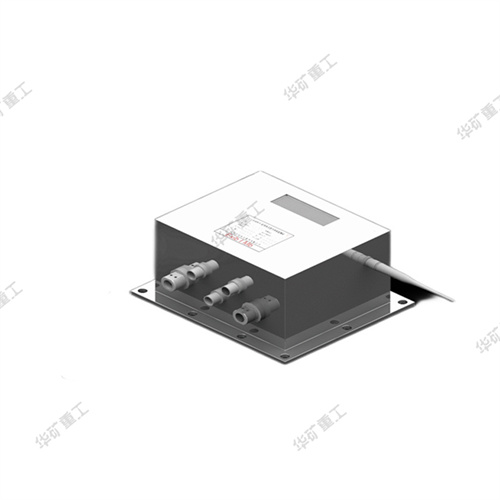

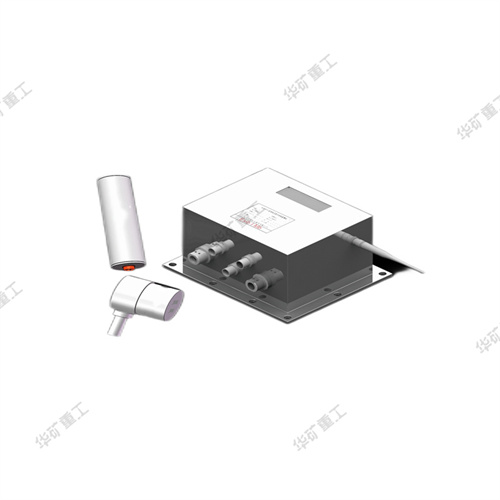

KJ1235煤礦沖擊地壓多參量無線監測系統主要包括:KJ1235 在線監測總站,電磁輻射天線,聲發射傳感器,應力傳感器、KJJ220 信息傳輸接口、數據采集器等。
產品特點:
1. 集煤巖體、地音、電磁輻射監測等功能于一體;實時監測沖擊地壓危險性;
2. 電磁輻射監測最大范圍100m,聲發射傳感器監測最大范圍 200m;
3.通訊方式為有線和無線兩種通訊方式,有線采用RS485通訊,無線采用433MHz無線射頻通訊,并采用mesh自組網模式,通訊穩定性好;
4. 系統具有廣泛的兼容性,可同時監測支架壓力、錨桿(索)應力、頂板離層等;
5. 傳感器安裝方便,電磁傳感器采用埋入式減少外部干擾,聲發射天線可利用專用夾具直接固定在錨桿或者支架測試;應力計選取特殊金屬材料及特殊工藝加工而成,具有靈敏度高、承壓能力強、質量可靠等特點;
6. 處理軟件自動進行分步特征和趨勢變化分析,干擾信號自動濾除,數據存儲采用標準、可擴展的數據庫方式保存,可實現遠程數據分析;
7. 采取多指標耦合超限法和趨勢動態分析法融合,自動分級預警。
