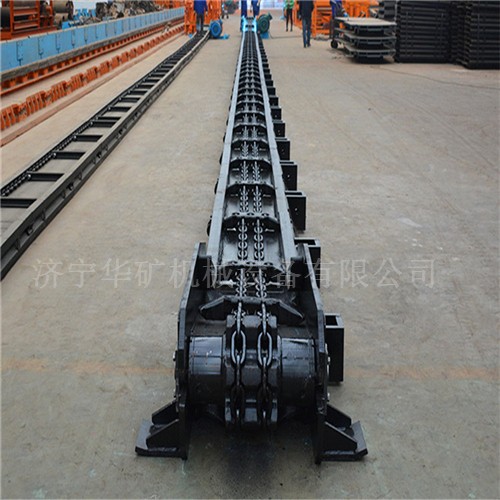

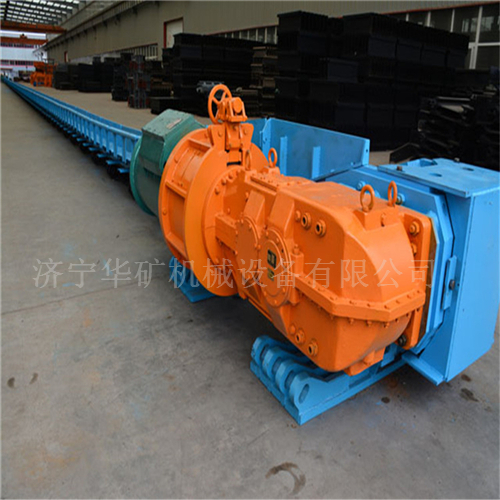

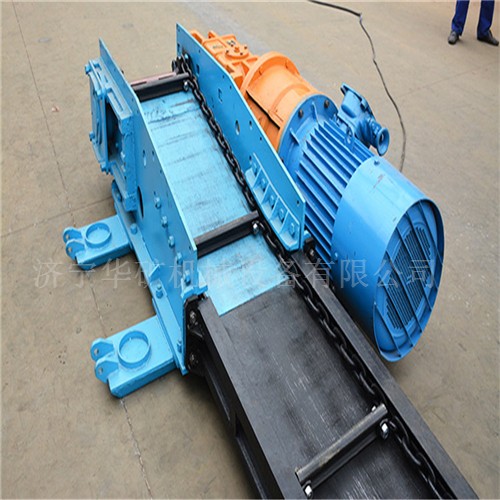

刮板轉載機
產品介紹:
轉載機是一種可以縱向整體移動的重型刮板輸送機,其長度較小,便于隨著采煤工作面的推進和帶式輸送機的收縮而整體移動。轉載機安裝在采煤工作面運輸巷中,與可伸縮帶式輸送機配套使用,同工作面刮板輸送機銜接配合
順槽用刮板轉載機有軋制中部槽組裝式和整體組焊箱式結構兩種,主要用于綜合機械化采煤,在長壁工作面刮板輸送機和順槽可伸縮皮帶機之間起轉載輸送煤炭的作用。使用轉載機后,可以避免順槽可伸縮皮帶機機尾的頻繁移動,從而保證工作面生產的順利進行。刮板轉載機主要應用于高產、高效綜合機械化工作面順槽轉載輸送煤炭。它是由中部槽、鏈條、刮板及牽引系統組成。
刮板機技術參數:
項目 | SZB630/75 | SZB630/110 | SZB730/40 | SZB730/75 | SZB730/110 |
設計長度 | 25(60) | 26(60) | 25(60) | 25(60) | 25(60) |
輸送量(t/h) | 600 | 600 | 400 | 600 | 700 |
鏈速(m/s) | 1.33 | 1.07 | 0.86 | 1.33(0.86) | 1.07 |
裝機功率 | 75 | 110 | 40 | 75 | 110 |
圓環鏈規格 | 18Χ64-C | 22Χ86-C | 18Χ64-C | 18Χ64-C | 22Χ86-C |
中部槽規格 | 1500Χ630Χ190 | 1500Χ630Χ222 | 1500Χ730Χ190 | 1500Χ730Χ190 | 1500Χ730Χ222 |
破碎機 | PLM800 | PLM800 | |||
皮帶機 | DSJ-80 | DSJ-80 | DSJ-80 | DSJ-80 | DSJ-80 |
爬坡角度 | 10° | 10° | 10° | 10° | 10° |
