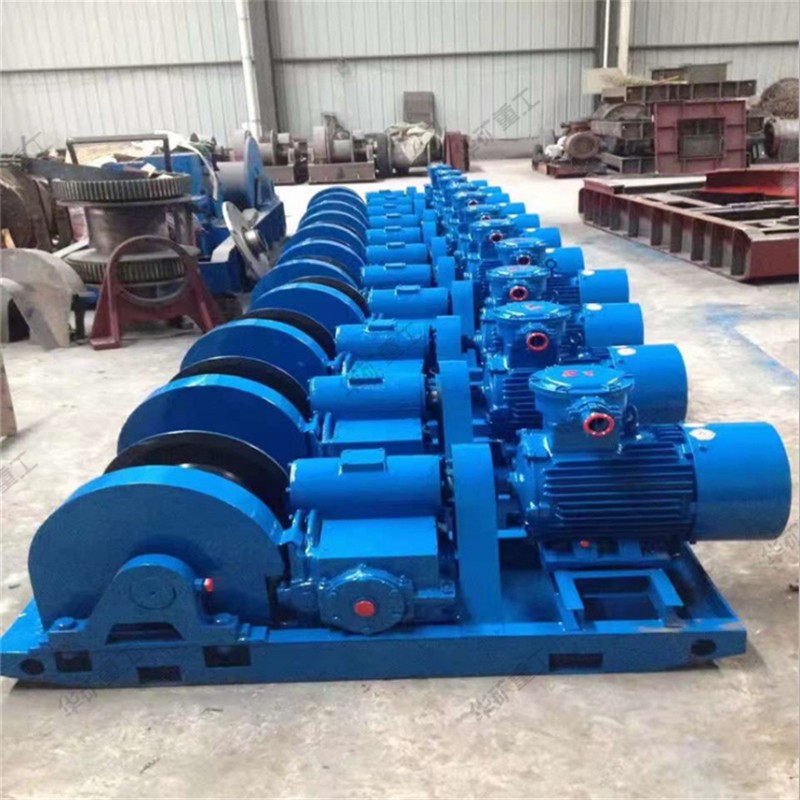

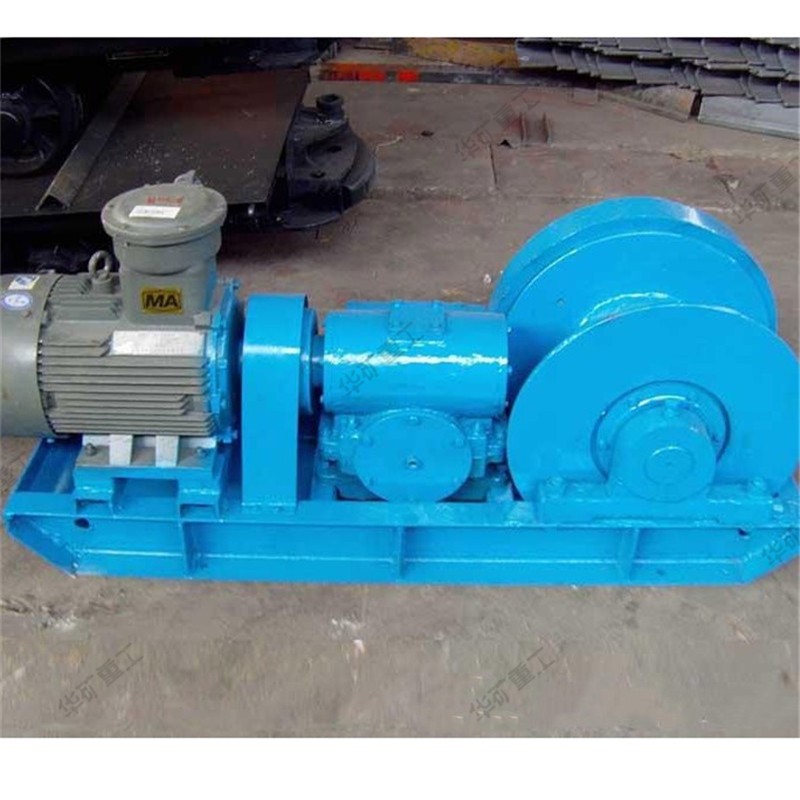

回柱絞車

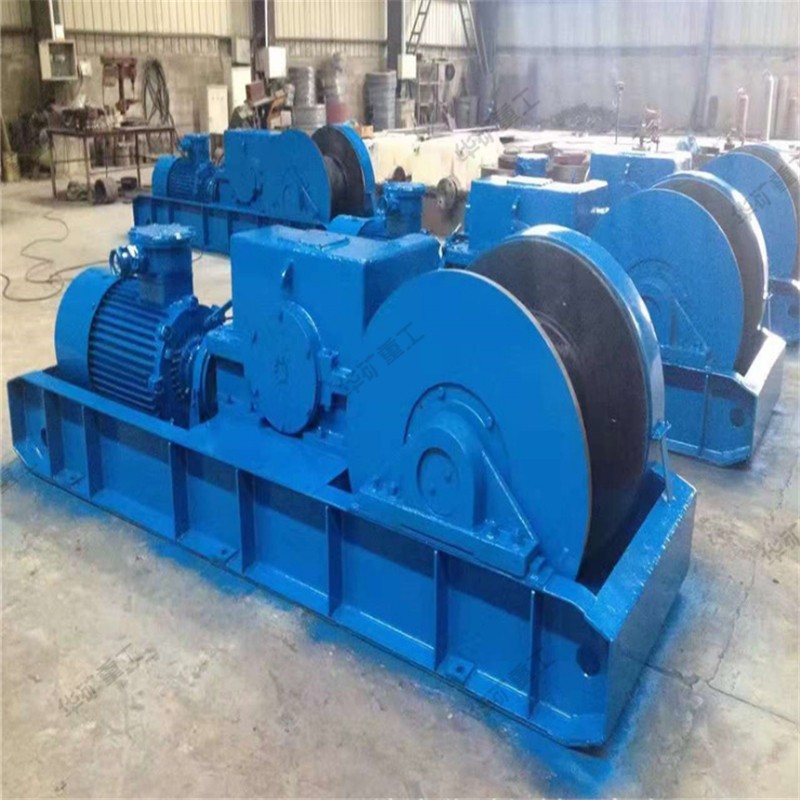

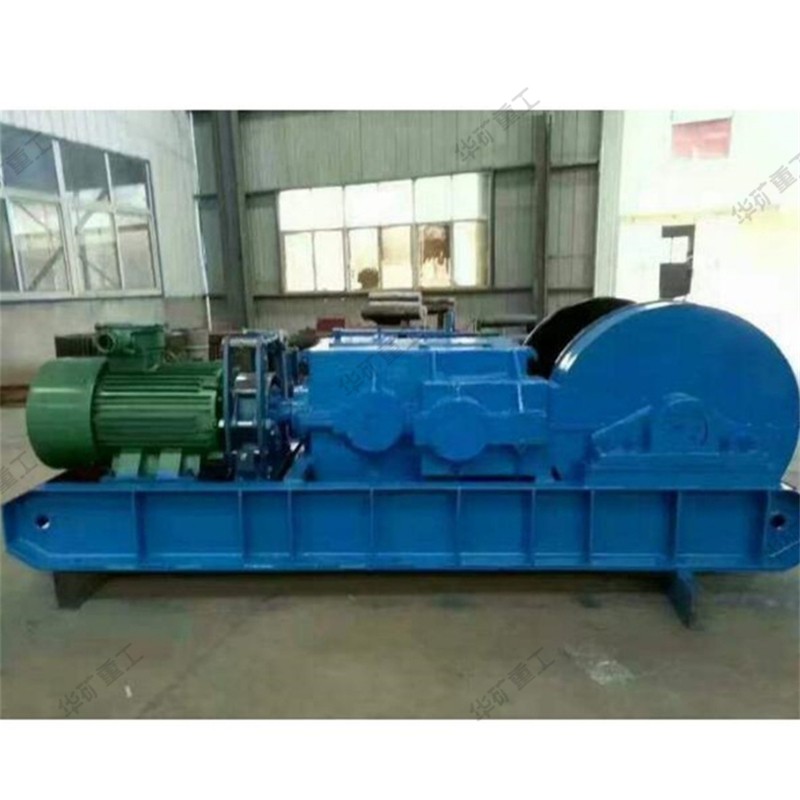

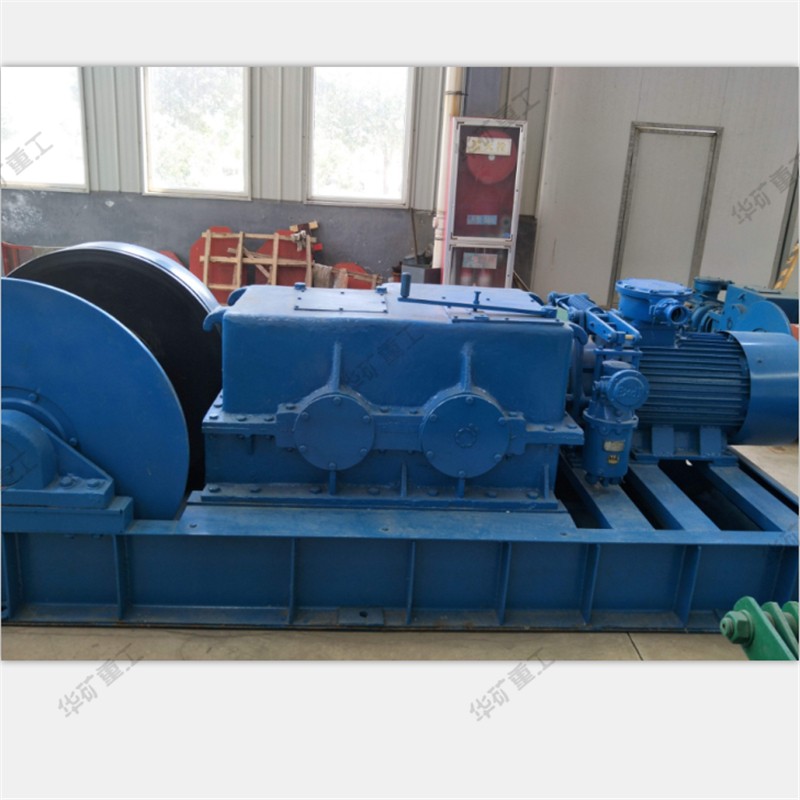

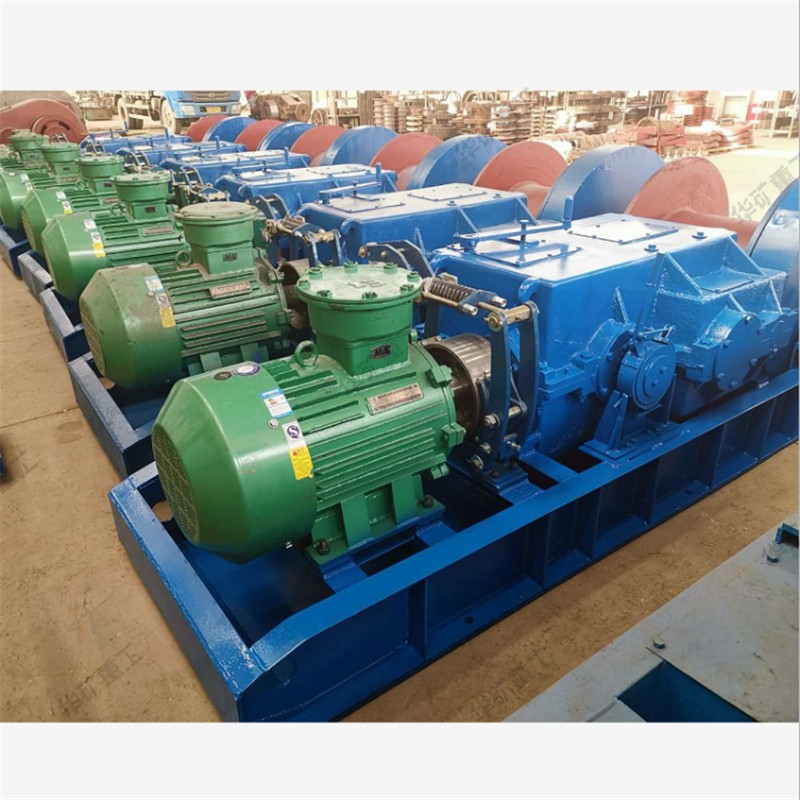

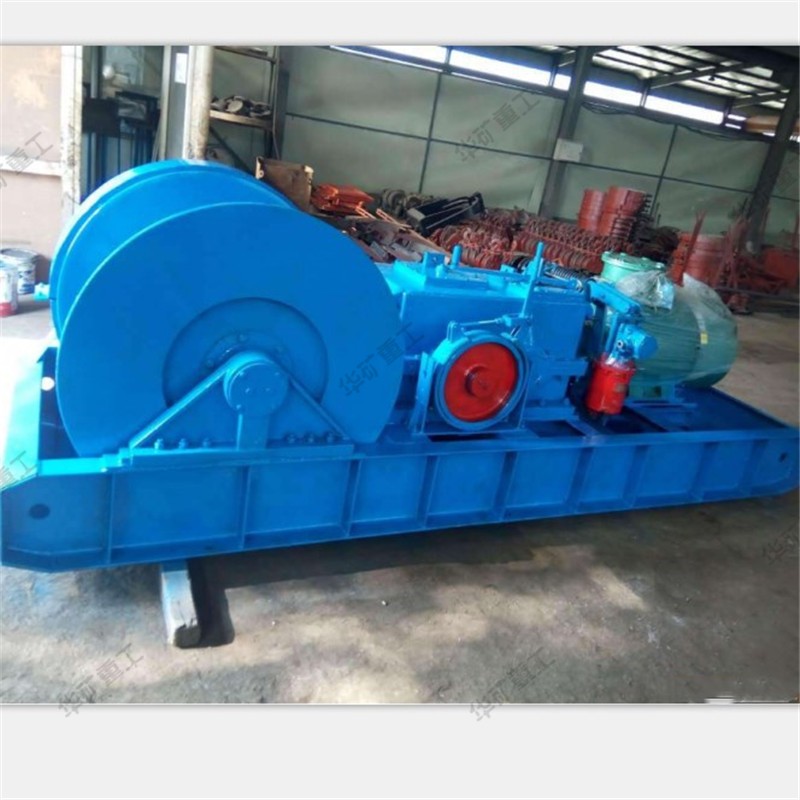

回柱絞車產品簡介:
回柱絞車是供煤礦井下采煤工作面回柱放頂之用。由于它的高度較低重量又輕,特別適用于薄煤層和急傾斜煤層采煤工作面,以及各種采煤工作面回收沉入底板或被矸石壓埋的金屬支柱。隨著機械化采煤程度的提高,它越來越多地被廣泛用于機械化采煤工作面,作為安裝、回收牽引各種設備和備件之用。主要型號有:JH-5、JH-8、JH-14、JH-20、JH-30。產品均有煤安標志。
回柱絞車安全操作規程:
1.準備
(1)工具:小錘、長柄鉤。
(2)備品配件:油壺、螺絲。
2.檢查與處理
(1)絞車附近的頂幫、巷道及支護是否安全,有無雜物堆積影響操作;
(2)絞車安裝是否牢固,壓柱、戧柱是否牢靠有勁;
(3)電氣設備是否擺設穩當,操作方便;
(4)絞車設備各部件、螺栓、墊圈、護罩等是否齊全牢固,常用閘是否靈活;
(5)絞車的減速箱和軸承的油質是否合格,油量是否充足,是否不漏油;
(6)鋼絲繩在滾筒上固定是否牢靠,排繩是否整齊,一個捻距內斷絲面積是否超過原鋼絲繩總斷面積的10 %;
(7)信號裝置是否靈敏、可靠;發現問題必須妥善處理。否則不準進行操作。
3.試車
(1)試車前應將開關、電鈴放在閘把附近,以利操作;
(2)進行2~3次的正反車試轉;
(3)要將鋼絲繩在滾筒上排列整齊,緊繩時要用小錘或帶柄鉤引繩,不準用手或腳順繩,以免鋼絲繩絞亂;
(4)與回柱工用信號聯系,試驗其準確性。
4.要精神集中,注意聽清信號,按回柱信號進行開車、停車、倒車等操作。開車時不準遠離絞車,要站在護身柱后方。
5.正常情況停車時,應斷電后用機械閘停車,不準打反車停車。電動機,滑動軸承溫度達65℃時,要停車找出原因,等溫度下降后方準開車。
6.信號工(打點工)注意事項:
(1)聽從回柱工的指揮,發信號要迅速、準確;
(2)精力集中,密切注意鋼絲繩運行方向,當發現鋼絲繩運行方向有誤時,應立即發出停車信號,并重新發出正確的信號;
(3)信號工始終和回柱保持5~8米距離,隨回柱位置推延而改變工作位置,并收盤好電纜;
(4)調整工作位置時,應手持信號裝置,不準懸提信號線,以免損壞信號線接頭,造成事故。
7.發現有卡繩時,按以下要求操作
(1)在回柱工、看滑輪工等協助下取出卡住的鋼絲繩;
(2)用撬棍或其他工具剔撥撬起卡住的鋼絲繩,必要時可輔以人力撩繩;
(3)將鋼絲繩拉展后,用繩頭的大鉤(或卡子卡)拴在牢固支柱上再開倒車,使卡住的鋼絲繩松開;
(4)開倒車處理卡繩時,如鋼絲繩拉到絞車滾筒邊繩仍未松開,應停車,以免損壞、折斷鋼絲繩;
(5)開倒車處理卡繩事故時,現場人員都要退到安全地點。
回柱絞車產品參數:
參數 型號 | 牽引力(kN) | 繩速直徑 | 卷繩平均速度 | 容繩量 | 電動機功率kW | 絞車重量 | |
大 | 小 | ||||||
JH-5 | 57.5 | 42.5 | 16mm | 0.17m/s | 80 | 7.5 | 620kg |
JH-8 | 80 | 58 | 15.5mm | 0.10m/s | 80 | 7.5 | 650kg |
JH-14 | 140 | 97 | 22mm | 0.10m/s | 120 | 11(18.5) | 1350kg |
JH-20 | 200 | 120 | 24.5mm | 0.12m/s | 170 | 18.5(22) | 2500kg |
