超前小導管產品簡介:
1超前小導管是穩定開挖工作面的一種非常有效的輔助施工方法。在軟弱及破碎巖層施工中,超前小導管對松散巖層起到加固作用,注漿后增強了松散、軟弱圍巖的穩定性,有利于完成開挖后與完成初期支護時間內圍巖的穩定,不至于圍巖失穩破壞直至坍塌。
2超前小導管注漿適用于隧道拱部軟弱圍巖,松散、無粘結土層、自穩能力差的砂層及砂礫(卵)石層級破碎巖層。
3通過超前小導管注漿能改變圍巖狀況及穩定性,漿液注入軟弱、松散地層或含水破碎圍巖裂隙后,能與之緊密接觸并凝固。漿液以充填,劈裂等方式,置換土顆粒間和巖石裂隙中的水分及空氣后占據其位置,經過一定時間凝結,將原有的松散土顆粒或裂隙膠結成一個整體,形成一個新結構,強度大,防水性能良好的固結體,使得圍巖松散破碎狀況得到大幅度改善。
超前小導管產品參數:
超前小導管 屬 性 一種工藝方法 用 途 隧道工程掘進施工 直 徑 38~50mm 材 料 無縫鋼管 圓錐長 10cm 溢漿孔 孔徑6mm,孔距15mm,梅花狀
超前小導管施工的各項參數確定應根據圍巖邊界地質條件、圍巖狀況、支護結構形式及隧道斷面尺寸而定。一般超前小導管施工沿著開挖輪廓線120度范圍設置。一般情況下:小導管長度L=上臺階高度+2m。小導管直徑:38-50mm。小導管前段做成約10cm長的圓錐狀,在尾端焊接直徑6~8mm的鋼筋箍。外插角度一般控制在10度~15度。注漿壓力控制在2MP左右。漿液擴散半徑一般為0.5m。注漿速度控制在50-100L/MIN。每循環小導管的搭接長度控制在1m以內。
超前小導管制作工藝;

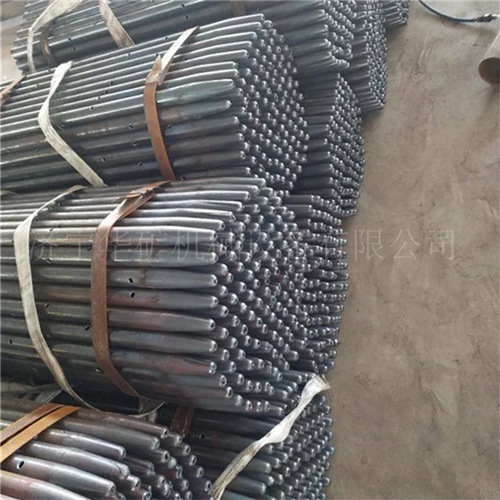

1 一般采用直徑38~50mm的無縫鋼管制作。

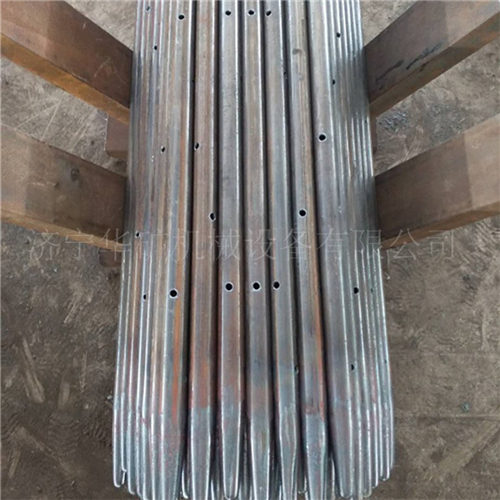

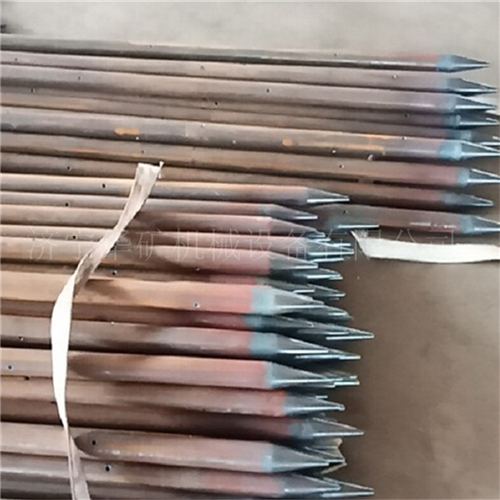

2 在小導管的前端做成約10cm長的圓錐狀,在尾端焊接直徑6~8mm鋼筋箍。距后端100cm內不開孔,剩余部分按20~30cm梅花形布設直徑6mm的溢漿孔。
超前小導管產品安裝:
可采用引孔或直接頂入方式。
1用電鉆鉆孔,孔直徑大于小導管直徑的10-20mm,孔深視導管長度而定。
2插入導管如插入有困難,可用帶有頂進功能的風鉆將套管頂入。
3用吹風管吹出孔內的雜物。
4小導管尾纏棉紗,使得小導管與鉆孔密貼,并用棉紗將空口堵緊。
5小導管安裝后必須使得其周圍一定范圍內用噴射砼封閉。噴射厚度控制在5-8cm。
