運輸絞車
運輸絞車產品簡介:

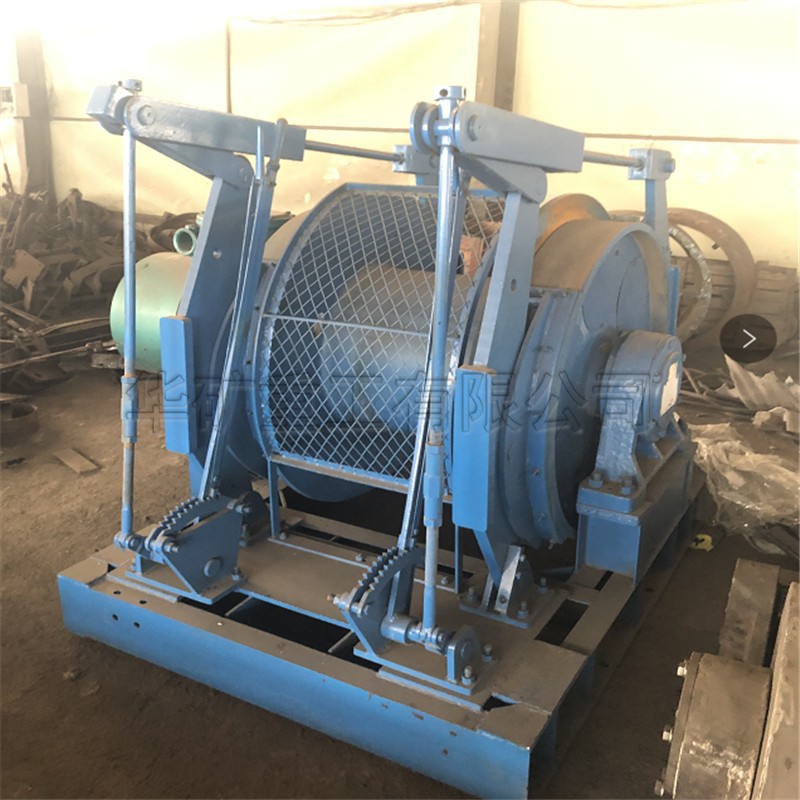

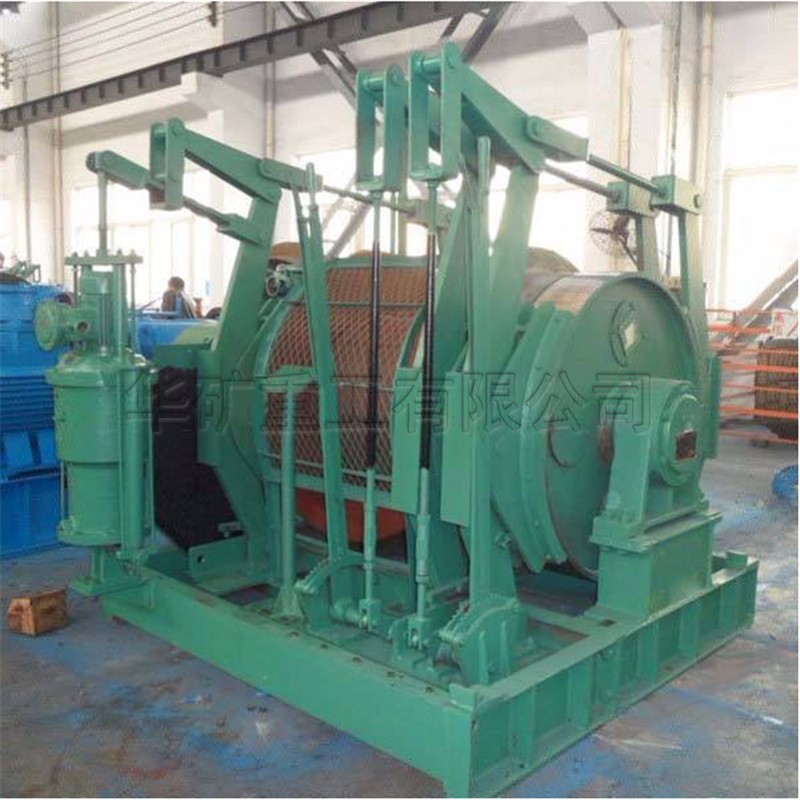

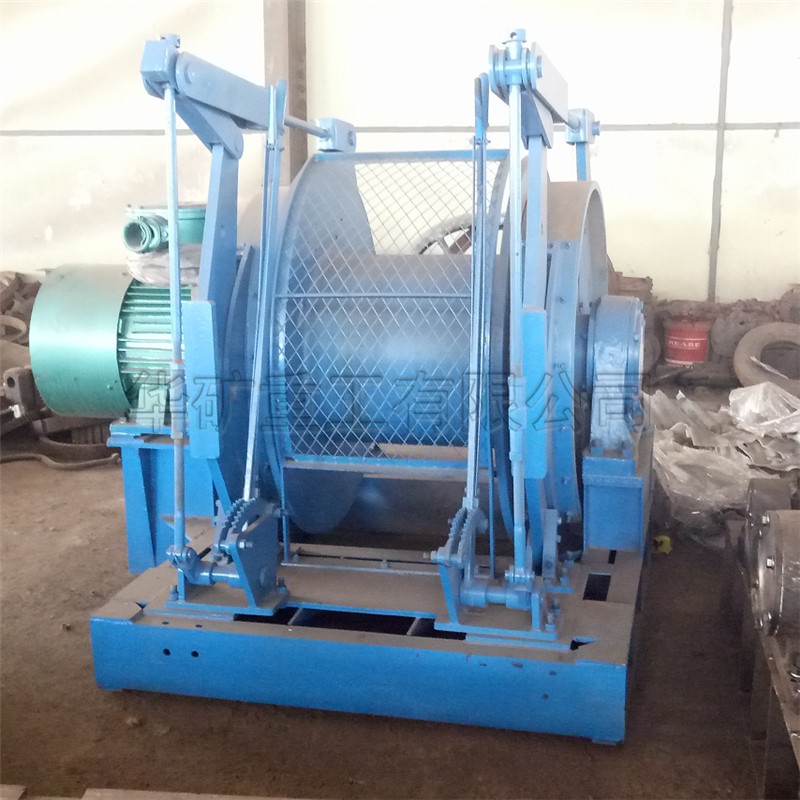

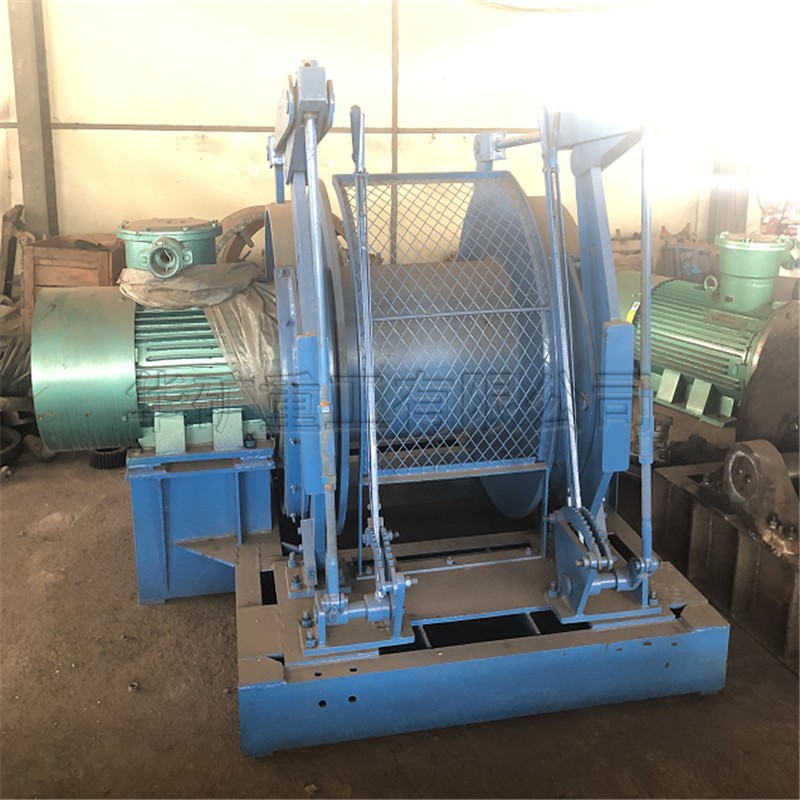

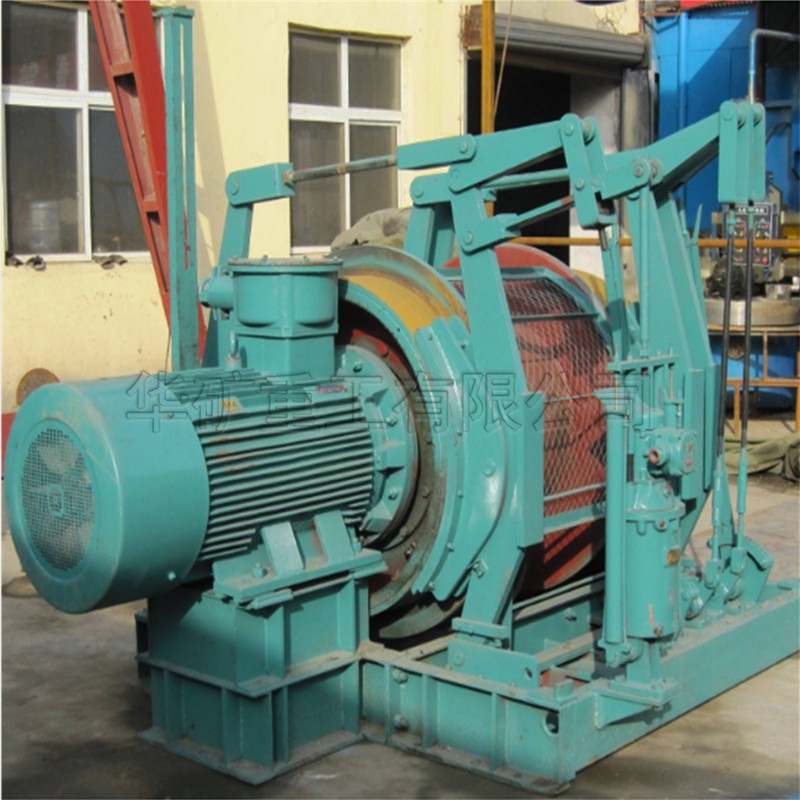

運輸絞車主要由隔爆電動機1、滾筒2、偏心軸3、小內齒圈4、抱閘5、剎車輪6、大內齒圈7、雙聯齒輪8、支承架9及底座10等組成。均采用行星齒輪傳動,絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操作靈活、制動可靠、噪音低等特點。
運輸絞車傳動系統包括:電動機,電機齒輪,小內齒輪,聯軸齒輪,行星齒輪,大內齒輪,軸承支架,底座。
運輸絞車品種與規格:
JYB-40×1.25、 JYB-50×1.40、 JYB-60×1.25,所有規格的結構和工作原理相同。
運輸絞車產品參數:
型號: JYB-40*1.25/JY-4 JYB-50*1.4/JY-5 JYB-60*1.25/JY-6
卷筒直徑*寬度mm 580*600 710*800
容繩量m: 650 650 580-850
繩徑mm: 21.5 24 26
牽引力KN: 40 50 60
繩速mm: 0.92-1.51 1.05-1.75 1.00-1.26
電動機型號: YBK2-280s-4 YBK2-315M-4
電動機功率KW: 55 75 90
電動機電壓V: 380/660 380/660 380/660
電動機轉速r/min:1450 1450
