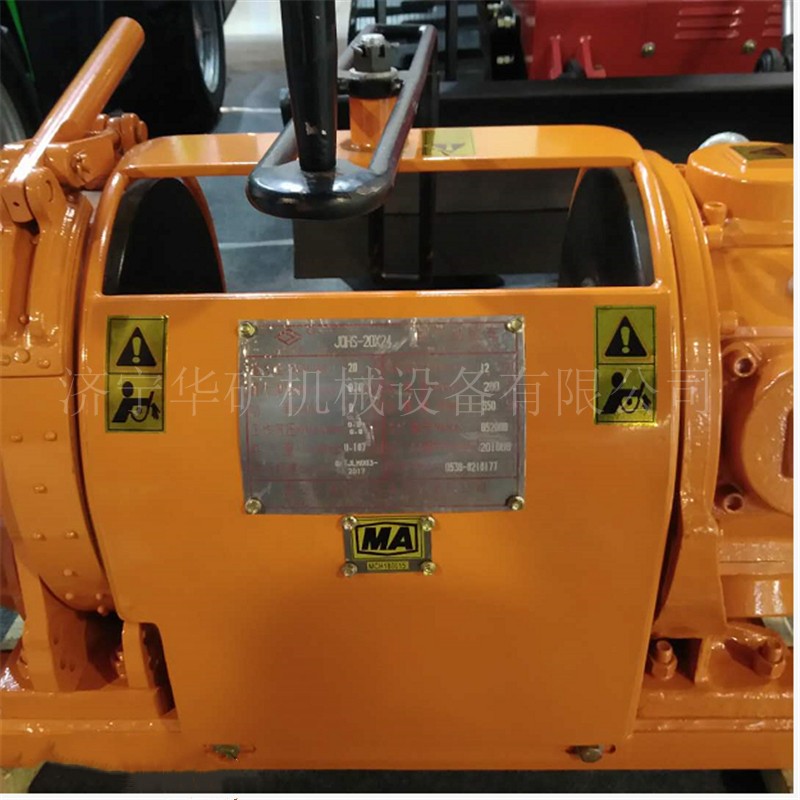

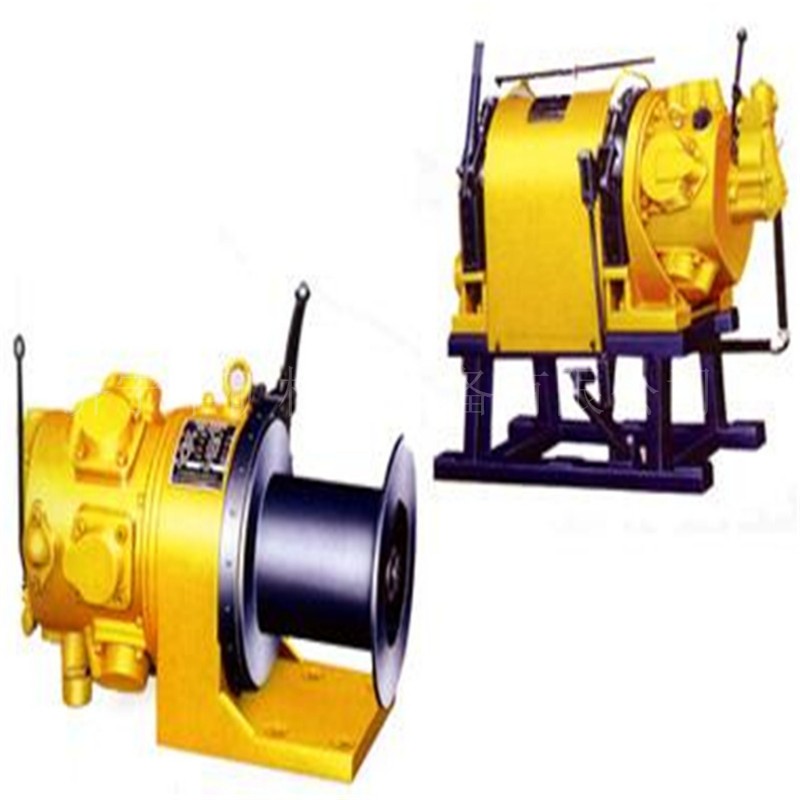

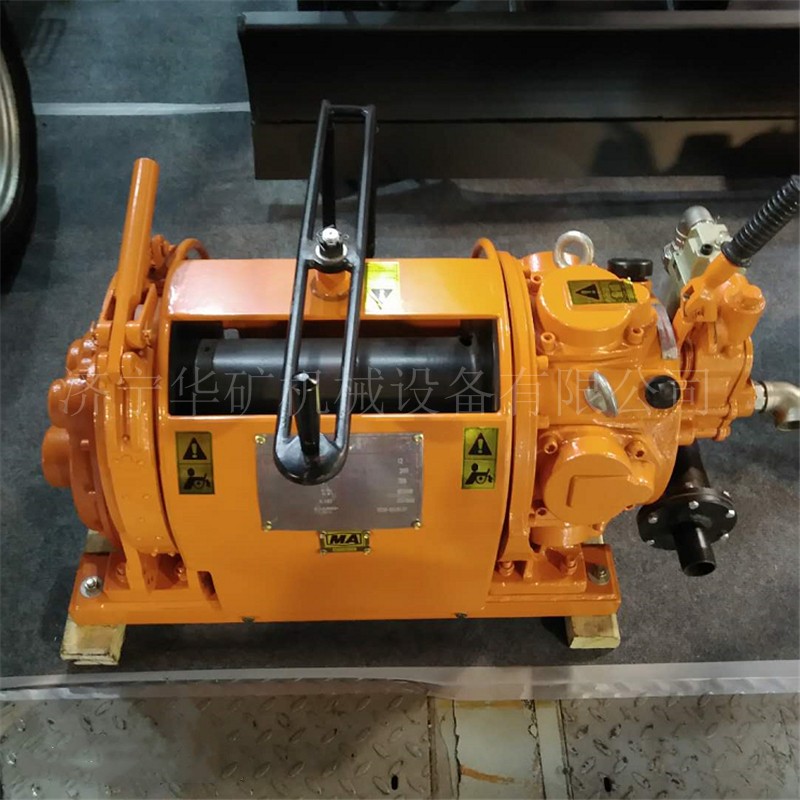

氣動絞車
氣動絞車產品簡介:

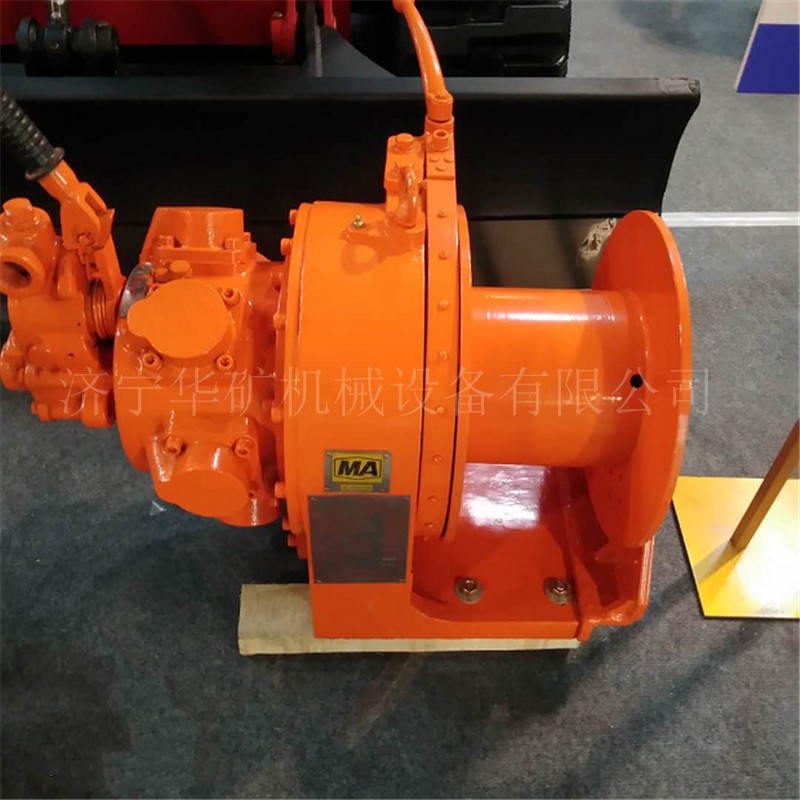

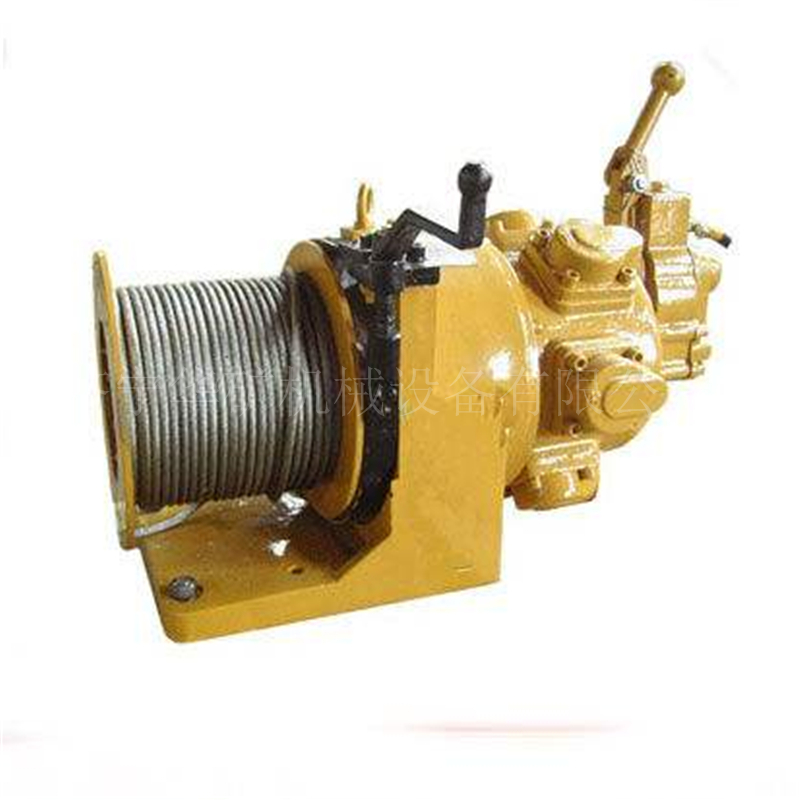

氣動絞車是以葉片式氣動馬達為動力,通過行星齒輪減速機傳遞動力至滾筒起吊重物。馬達和減速機分別連接滾筒的兩側,使絞車體積小、重量輕、結構緊湊、操作簡單、維修方便、在一定范圍內可實現無級調速,絞車的制動是通過馬達制動實現的,剎車可靠。在沒有壓縮空氣的情況下可進行手動操作。
氣動絞車注意事項:
1、先氣動電動機,然后傳動齒輪開始運轉。啟動前,應先剎住卷筒上的剎車帶,松開大齒輪上的剎把,這樣卷筒就不轉動,僅大內齒輪回轉。
2、如果要開動卷筒,必須先完全松開卷筒上的剎車帶,再剎緊大內齒輪上的剎車帶。這時卷筒回轉并纏繞鋼絲繩進行工作。
3、在氣動絞車工作進程中,如果要使氣動絞車暫停運轉,可以松開大內齒輪的剎車帶,再剎緊卷筒上的剎車帶。
4、在開動電動車時,兩個剎車不可同時剎車,否則容易造成電動機的燒毀。
5、氣動絞車的卷筒剎車帶和軸承等溫度都不能超過70℃,如果溫度劇烈上升,必須立即停車檢查。
6、為了防止灰塵侵入及潤滑油外溢,氣動絞車的密封裝置必須完整無損。
7、為了確保操作安全,在開車前必須先檢查絞車的繩頭是否牢靠,還有傳動內部結構是否有破損或是咬住現象,以及內件有無過度磨損等情況。確認無誤后方可開車。
氣動絞車技術參數:
序號 | 參數 | JQH-5×48 | 備注 | ||
1 | 壓縮空氣壓(MPa) | 0.69 | |||
2 | 額定牽引力(KN). | 0.5 | |||
3 | 額定速度(m/min) | 48 | |||
4 | 發動機
| 額定功率(KW) | 2.6 | ||
氣缸數(個) | 6 | ||||
氣缸直徑 | 65 | ||||
活塞行程 | 50 | ||||
5 | 滾筒
| 數量(個) | 1 | ||
直徑 | 180 | ||||
寬度 | 200 | ||||
輪緣直徑 | 340 | ||||
容繩量 | 80 | ||||
6 | 鋼繩直徑 | Φ8 | |||
7 | 外形尺寸 | 690×343×420 | |||
8 | 總重量 | 130 |
