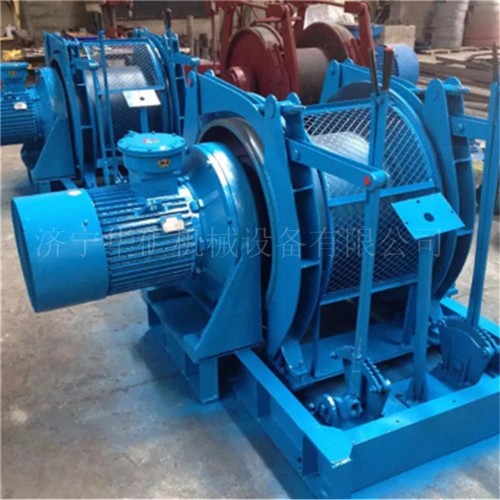

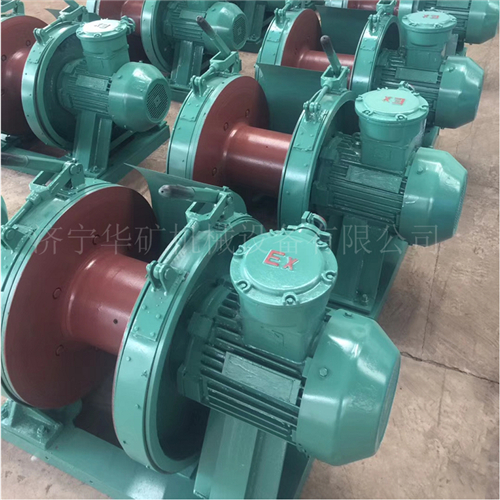

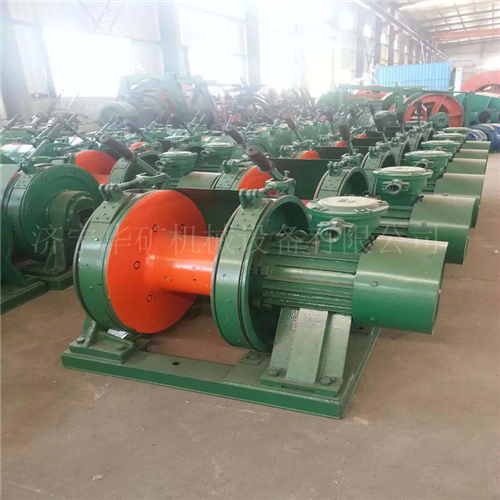

JD-1.0調度絞車

JD-1.0調度絞車產品簡介：

調度絞車為隔爆型，供礦井井下或地面裝載調度編組礦車及在中間巷道托運礦車和其他輔助搬運之用。絞車采用行星齒輪傳動，絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操作靈活、制動可靠、噪音低等特點。

調度絞車由電動機、卷筒裝置、剎車裝置或液壓推桿、底座、護罩等部件組成。

調度絞車通過操作工作閘和制動閘來實現絞車卷筒的正轉和停轉，從而實現對重物的牽引和停止兩種工作狀態。設計中絞車內部各轉動部分均采用滾動軸承，運轉靈活。

JD-1.0調度絞車工作條件：

1.環境溫度－10～40℃ 　　

2.環境相對濕度不超過95%（25℃） 　　

3.海拔高度在2000m以下。 　　

4.周?chē)諝庵械募淄?、煤塵和硫化氫、二氧化碳等不得超過《煤礦安全規程》中所規定的安全含量。

JD-1.0調度絞車產品參數：

型號：JD-1.0調度絞車；

J——卷?yè)P(yáng)機型；

D——調度絞車；

1——外層鋼絲繩靜張力10KN。

外層鋼絲繩靜張力：10KN；

外層鋼絲繩速度：≥1.00 m/s；

容繩量：450m；

綱絲繩直徑：12mm；

卷筒直徑：220mm；

卷筒寬度：307mm；

電動機型號：YBJ-11.4；

電動機功率：11.4KW；

電動機轉速：1470r／min；

總速比：41；

絞車重量：578Kg；

包括電動機；

外形尺寸：1073×766×727 mm；

隔爆型磁力啟動器：QBZ-80/1140/660；

隔爆型控制按鈕：LA81-3。
