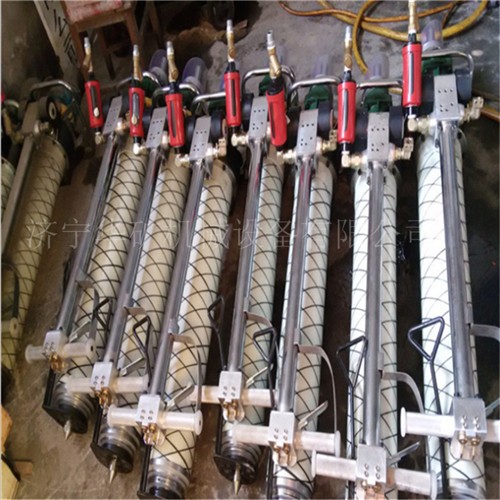

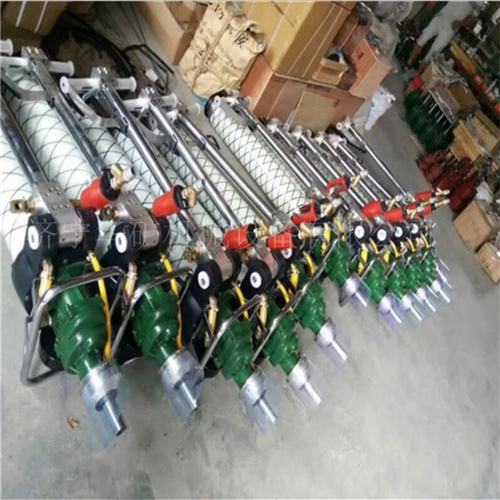

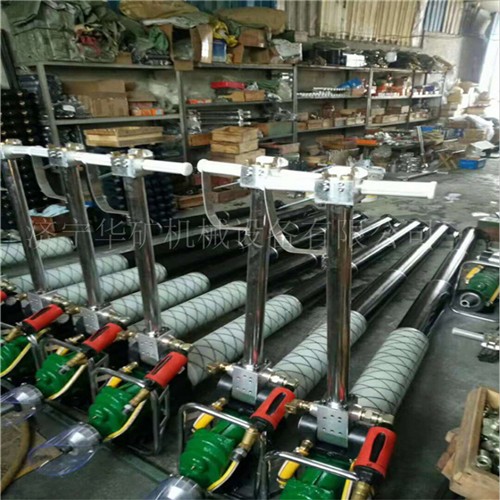

MQT-130/2.7氣動錨桿鉆機
MQT-130/2.7氣動錨桿鉆機產品用途:
MQT-130/2.7氣動錨桿鉆機廣泛適用于巖石硬度≤f10的巷道,特別適應煤巷的錨桿支護作業,既可鉆頂板錨桿孔,又可鉆錨索孔,還可攪拌和安裝樹脂藥卷類錨桿、錨索,無需其他設備,即可實現錨桿螺母一次安裝擰緊,達到初錨預緊力的要求。
MQT-130/2.7氣動錨桿鉆機產品特點:
1、體積小,重量輕,操作簡單,維護方便。
2、齒輪式氣動馬達,運轉穩定,可靠性高。
3、新型的玻璃鋼氣腿設計,可靠性高、使用壽命更長。
MQT-130/2.7氣動錨桿鉆機執行標準:
本產品執行MT/T688-1997《煤礦用氣動錨桿鉆機通用技術條件》
MQT-130/2.7氣動錨桿鉆機產品參數:
項 目 | 單位 | 支腿式 | |||
工作壓力 | MPa | 0.4 | 0.5 | 0.63 | |
額定轉矩 | N.m | ≥100 | ≥130 | ≥160 | |
額定轉速 | r/min | 180 | 200 | 220 | |
負載耗氣量 | L/min | ≤3500 | ≤4000 | ≤4800 | |
最大輸出功率 | kW | ≥1.8 | ≥2.7 | ≥3.3 | |
空載轉速 | r/min | ≥400 | ≥450 | ≥500 | |
1/2空載轉速 | r/min | ≥200 | ≥225 | ≥250 | |
1/2空載轉速下轉矩 | N.m | ≥90 | ≥100 | ≥120 | |
動力失速轉矩 | N.m | ≥180 | ≥235 | ≥270 | |
最大負荷轉矩 | N.m | ≥170 | ≥220 | ≥260 | |
起動轉矩 | N.m | ≥175 | ≥230 | ≥265 | |
支腿 | 一級 | kN | ≥5.4 | ≥7.2 | ≥9.0 |
二級 | kN | ≥4.0 | ≥5.3 | ≥6.8 | |
三級 | kN | ≥3.4 | ≥4.3 | ≥5.4 | |
空載推進速度 | mm/s | ≥150 | ≥150 | ≥150 | |
沖洗水壓力 | MPa | 0.6~1.2 | |||
鉆孔直徑 | mm | ≤φ42 | |||
噪聲 | 聲壓級 | dB(A) | ≤93 | ≤95 | ≤98 |
聲功率級 | dB(A) | ≤110 | ≤112 | ≤115 | |
MQT-130/2.7-I | MQT-130/2.7-II | MQT-130/2.7-III | |||
整機最大高度 | mm | 2460±50 | 3060±50 | 3660±50 | |
整機最小高度 | mm | 1125±50 | 1275±50 | 1425±50 | |
重量 | kg | 46±2 | 51±2 | 53±2 | |
推進 | 一級 | mm | 450±50 | 600±50 | 750±50 |
二級 | mm | 439±50 | 589±50 | 739±50 | |
三級 | mm | 432±50 | 582±50 | 732±50 |
