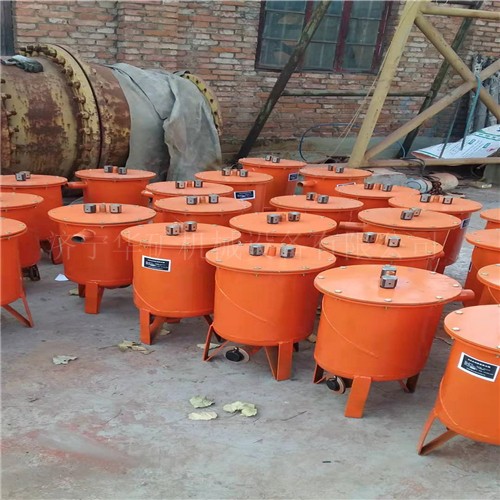

KDP21G負壓放水器
KDP21G負壓放水器產品概述:
KDP21G礦用本安型瓦斯抽采管自動放水器(以下簡稱放水器),適應新版《煤礦安全規程》的要求而開發的一種瓦斯抽采系統的自動放水器。它使得井下瓦斯抽采管路由原來的人工放水改為全自動無電源放水,并可以在井下安裝操作,既方便又省事。
KDP21G負壓放水器使用環境:
環境溫度:0—40℃
大氣壓力:86kPa-106 kPa
無劇烈沖擊振動和滴水的地方,周?chē)橘|(zhì)中不含有破壞金屬和絕緣的活動性化學物質,但可以使用在有粉塵及氣體(甲烷混合物)爆炸危險的環境中。
安裝類別:III類。
污染等級:三級。
KDP21G負壓放水器結構特點及工作原理
結構特點

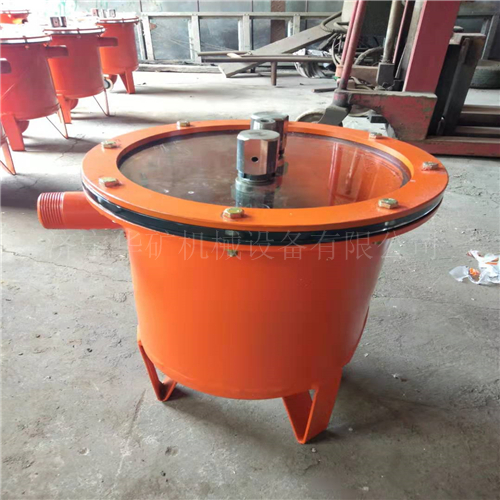

本放水器采用Q235鋼板制成,殼蓋用壓格力透明塑料制作,方便觀察內部工作狀態。在殼體底部設有放水閥,當放水裝置集水箱水滿后,能自動排水。內設不銹鋼浮琳不銹鋼機械式三通閥控制進水和放水。
結構特點
1、2寸進水管 2、壓格力大蓋
3、機械閥 4、密封O型圈
5、進氣管 6、出水口
7、手提把手
KDP21G負壓放水器工作原理
在放水器外安裝有出水單向閥,在內腔內安裝有三通機械閥,當機械閥處于打開狀態,其常開端與瓦斯抽采管連接,單向閥因?yàn)槌椴晒茇?fù)壓的作用而閉合,此時放水器處于儲水狀態。當儲水器水滿時,機械閥關閉,其常開端閉合,與排氣管連接的常閉端打開,這樣放水器的水在重力的作用下通過單向閥就以自動放水了。經過Imin放水時間,不銹鋼浮球使得機械三通閥打開,放水器則進入下一儲水狀態
KDP21G負壓放水器安裝、使用和維護:
在安裝和使用前,應認真閱讀本使用說明書。
在安裝之前,首先要把過濾網封上進水口一起和軟管套上用實用鐵絲帶扎上,不能有漏氣,就可以使用。
本放水器,安裝時應放在水平位置,進水管路高于進水口。透明大蓋和O型圈用螺絲壓緊適合密封即可。
嚴禁有漏氣,在開蓋及安裝工作中,應特別注意保護橡皮O型圈,不得有明顯機械損傷。使用中如發現問題,應首先按本說明書來檢查,如井下處理不了,應拿到地面進行維修。如仍有問題,請找生產廠家,切記不得隨意改動零部件。
KDP21G負壓放水器注意事項:
在井下使用時,嚴禁打開透明壓格力蓋!
KDP21G負壓放水器技術參數
執行標準:GB3826-2000.4、Q/SZJT 40-2010
集水箱容積:15L;
工作方式:適用于長期工作制(機械式)
外形尺寸:長500寬480高530
重量:25kg。
