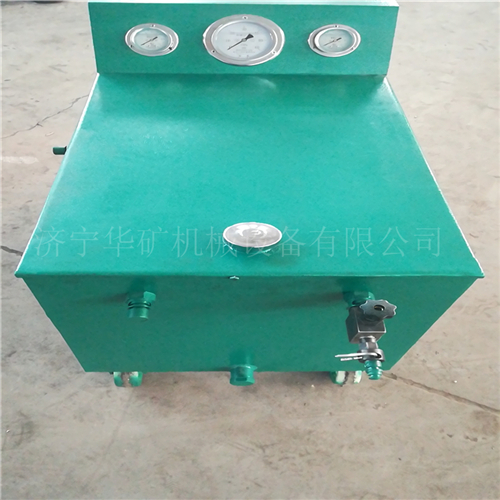

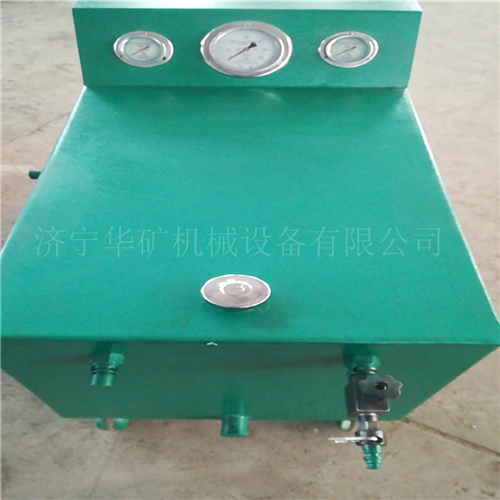

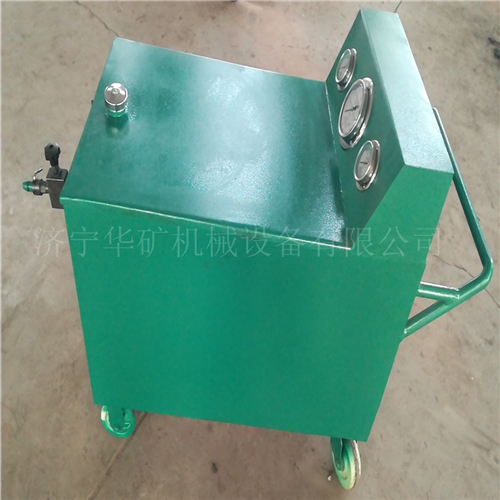

SZ12水力升柱器
SZ12水力升柱器產品功能:
用水力頂升單體支柱,代替乳化液泵站。
以靜壓水的水壓為動力,通過增壓缸增壓,達到在有水源的地方,不需電力就可以擁有一個小型乳化液泵站的目的。為巷道維修、掘進、邊角煤開采、搶險救災等無泵站有水源的地方提供便利。工作時分兩個階段:
水力升柱:水源壓力能頂升空柱子時,水源直接頂升單體支柱。速度快,節省水;同時按比例自動配比乳化油,配比穩定、可靠;
增壓升柱:水源壓力頂升不動柱子時,自動轉入增壓升柱狀態。增壓比大,初撐力高。
SZ12水力升柱器產品特點:
1、水力驅動,不用電。安全、節能、方便。
2、自動配液,配比可靠、穩定。
3、全自動,使用方便。直接使用注液槍。
4、體積小、重量輕、輪式支撐,拉動槍管就能走。
5、靜音。
SZ12水力升柱器產品原理:
動作: 打開截止閥壓力水進入驅動腔B,A腔回水經過單向閥4去往注液槍頂升空柱子,同時,C、D腔吸排乳化油與水混合,完成配液。支柱接頂后水源壓力頂升不動支柱時,背壓閥5自動打開泄水,轉入增壓狀態,E、F腔增壓后的高壓水繼續頂升單體支柱,直至完成支護。行程終了時換向閥3自動換向,E、F腔交替輸出高壓.
增壓缸有大活塞和小活塞,且大小活塞在同一軸線上,
水驅動力 = 大活塞推力 = 小活塞阻力,
即 P水×S大=P輸出×S小
P輸出= (S大/S小 )×P水
S大/S小即為增壓倍數
SZ12水力升柱器試車:
準備:
1 乳化油:本機最大儲存乳化油約60~65升,至少加入20升。
2 進出水管:進水管為KJ10接口,出水管接口也為KJ10接口。
3 槍管:KJ10礦用高壓膠管。
注液槍常見接口為KJ10
注液槍建議使用帶壓力表的,以便觀察最終注入壓力,估算初撐力。
接通水管,打開截止閥待注液槍排一排空氣,有穩定的乳化液排出就可以使用了。
SZ12水力升柱器使用;
本機無人值守,無操作閥,無需操作。需要升柱時直接使用即可。
不使用時若不關閉截止閥,會一直處于高壓待命狀態。使用完畢后關閉截止閥。
本機進口水壓比乳化液泵站壓力低,因此,升柱速度比平時慢。
本機在增壓升柱階段,泄水口有余水排出,是正常泄水。
SZ12水力升柱器儲存與保養:
不用時拆除水管后,請把進水管截止閥關閉,并且把進出口都用防塵布包好,防止雜物進入,影響下次使用。
升井不用時存放地點嚴禁有冰凍。確有結冰危險時,可用壓縮空氣接進水口,往返幾分鐘后就能把余水排出。
SZ12水力升柱器技術參數:
增壓比:12
配比濃度:2.5%
出液量:25L
水源壓力: P≥2.5 Mpa
外形尺寸:1350mmx575mmx950mm
質量:112Kg
