ZWY-100扒渣機
ZWY-100扒渣機詳情:

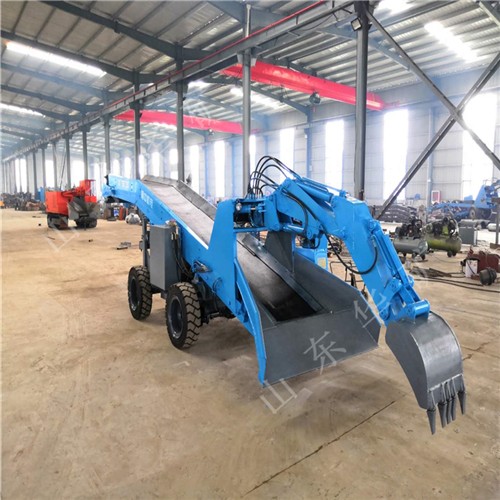

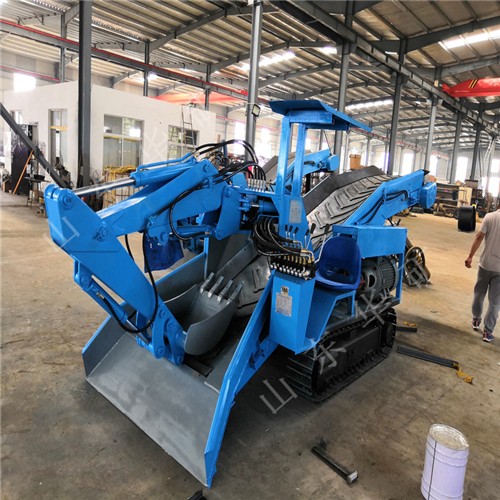

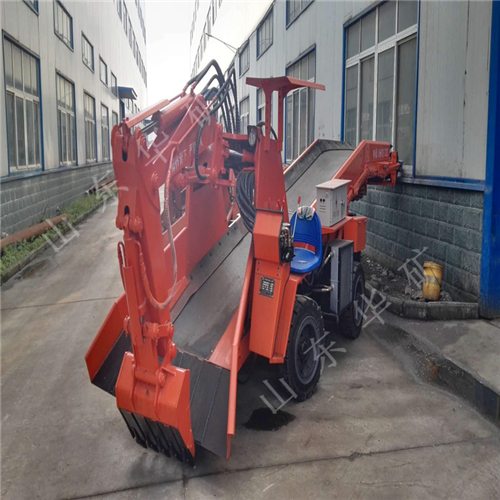

礦用挖掘式裝載機又稱扒渣機,坑道清理機,坑道出渣機。按照行走方式分為輪式和履帶式。它是及液壓行走,挖掘裝置,皮帶輸送,裝車,清理巷道底部五種功能。主要由電動機,液壓行走,挖掘裝置,行走裝置,皮帶輸送卸料和電器控制系統等部分組成。整車液壓系統由一臺15kw電動機為動力帶動齒輪泵,液壓油經油箱到多路閥到執行動作元件再回到油箱,通過多路閥的四個手柄完成對液壓裝置的控制。它突出的優點就是操作靈活,出渣效率高,以:2m*2m巷道為例,一排炮在一小時左右就可以清理干凈。
ZWY-100扒渣機產品優點:
采用底盤分體設計,通過力強,可以靈活的通過巷道“小支脈”。輸送大架采用分體設計,對于豎井礦山下井安裝極為方便。皮帶采用pvg高拉力阻燃帶使用壽命長,可保證掘進巷道距離為360m以上。 挖掘式裝載機扒渣機具由轉彎靈活,操作簡單,掘進巷道不用調頭,效率高
ZWY-100扒渣機產品參數:
項目
| 單位 | 參 數 | ||||
ZWY-50 | ZWY-60 | ZWY-70 | ZWY-80 | ZWY-100 | ||
機長 | mm | 4300 | 4300 | 5600 | 6000 | 6400 |
機寬 | 1300 | 1500 | 1700 | 1700 | 1730 | |
機高 | 1500 | 1500 | 1500 | 1770 | 1650 | |
軸距 | 1300 | 1500 | 1700 | 1700 | 1700 | |
礦料 | 600*600 | 600*600 | 600*600 | 800*600 | 800*600 | |
離地間隙 | 180 | 180 | 180 | 160 | 190 | |
整機質量 | Kg | - | - | - | - | - |
舉升高度 | mm | 1350 | 1350 | 2100 | 2100 | 2100 |
料架裝車高度 | 1200 | 1200 | 1500 | 1600 | 1500 | |
適合裝車長度 | 1500 | 1500 | 1700-2200 | 1750-2100 | 1700-2100 | |
鏟斗舉升高度 | 2000 | 2100 | 1900 | 1800 | 1740 | |
總功率 | kw | 15 | 15 | 15 | 19 | 19 |
回轉角度 | (°) | 73 | 73 | 73 | 73 | 73 |
行車速度 | Km/h | 3/6 | 3/6 | 3/6 | 3/6 | 3/6 |
挖掘力 | Kn | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 |
裝載效率 | t/h | 50 | 60 | 70 | 80 | 100 |
皮帶寬度 | mm | 500 | 600 | 600 | 700 | 700 |
坡度 | (°) | 22 | 22 | 24 | 24 | 24 |
作業空間 | M | 1.5*1.8 | 1.5*1.8 | 1.8*2.2 | 2.6*2.6 | 3*3 |
