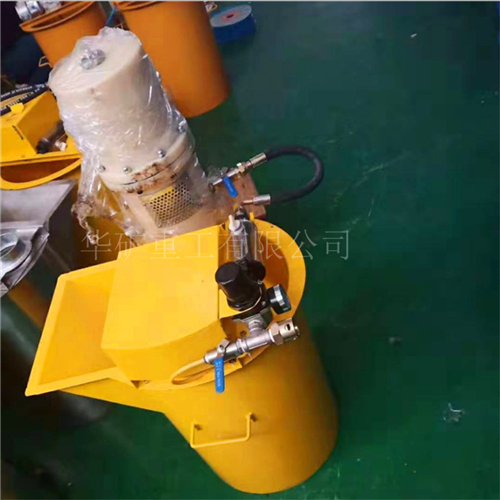

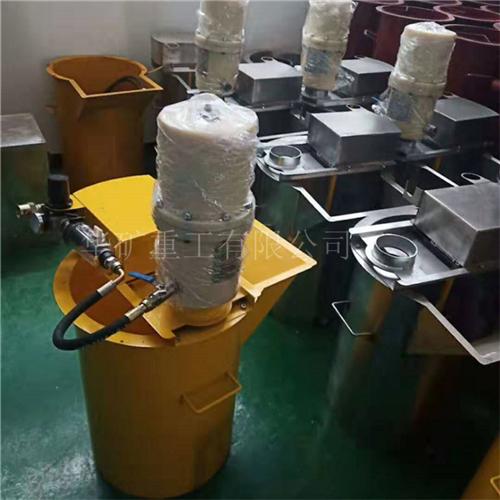

ZBQ-50/6氣動注漿泵

ZBQ-50/6氣動注漿泵產品簡介：

主要用于礦井、地鐵、水利建筑等，注漿堵水及破碎巖層固結工程。也可用于與井深相適應的工作面預注漿。該泵可用于單液注漿（水泥漿），也可以用于雙液注漿（水泥漿、水玻璃），還可以用于輸送其它粘度或腐蝕性不太大的各種漿液和清水。而且在易燃、易爆、強烈輻射、多塵埃、 溫度變化大以及淋水場所均可?？梢苿樱z輪）。

ZBQ-50/6氣動注漿泵工作原理：

壓縮空氣經球閥，氣源二聯體，二位五通換向閥進入氣缸，推動氣缸活塞作往復運動。因氣缸拉桿與漿缸拉桿相連接，從而氣缸活塞往復運動同時也推動漿缸活塞作往復運動完成吸排漿動作。換向由安裝在氣缸拉桿上的撥盤，來回?fù)軇有谐涕y，控制換向伐變換氣缸進排氣方向，連續完成氣缸活塞的往復運動。

ZBQ-50/6氣動注漿泵產品特點：

（1）體積小、重量輕、移動搬運方面，適應移動頻繁的多點注漿。

（2）由于采用氣壓傳動，使泵的注漿性能非常適合于注漿壓力低時需要大流量，而注漿壓力升高時需要小流量的工況。

（3）因采用氣壓傳動在易燃、高爆、淋水、塵埃大等工作環境下也可使用。

（4）在漿液比要求不十分嚴格的條件下可用一泵就可實現雙液注漿，大大降低施工設備購置費用。

ZBQ-50/6氣動注漿泵產品參數：

產品型號：ZBQ-50/6型

行程長度：120 mm

往復次數：2-55 次/分

供氣壓力：0.6 ~ 0.7 mpa

調節氣壓：0.05 ~ 0.06 mpa

氣缸直經：250 mm（1寸）

額定流量： 50L/min

額定工作壓力： 6Mpa

漿缸內經： 75 mm壓縮空氣消耗量：≤0.7 m3/min

進漿管徑：25mm

出漿管徑是43mm

重量: 60 KG

外形尺寸: 1000×504×645（ mm）
